Un support de carotteuse Ø 500 mm qui reste transportable
Carotter à Ø 500 mm demande d’ordinaire un bâti double colonne de 40 kg ou plus. Le PRO500 y arrive en simple colonne et 19 kg : châssis en aluminium, crémaillère en aluminium, et un support de moteur monté sur rouleaux acier à roulements à billes qui encaisse le couple des grandes couronnes.
Les tubes de renfort réglables triangulent la colonne contre le support : c’est la pièce qui évite le fléchissement quand la couronne diamant attaque en grand diamètre. Les 2 vitesses de descente permettent d’approcher vite puis de reprendre la main sur l’amorce du carottage.
Applications recommandées
Béton armé
Béton
Asphalte
Maçonnerie- transpercements pour tuyaux, câbles et gaines d’aération ;
- carottage rapide en série, quand le même percement se répète sur tout un niveau ;
- forages dans les tuyaux de canalisation ;
- carottages en plafond, cloison et sol, sans percussion ni vibrations ;
- carottage du béton, de l’asphalte et de la maçonnerie.
Le carottage diamant travaille sans choc : c’est le mode opératoire des percements en locaux occupés et des réservations à proximité d’armatures.

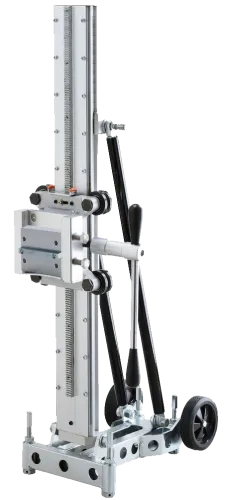

Équipement du bâti de carottage PRO500
- fixation rapide du moteur de carottage ;
- support de moteur sur rouleaux acier avec roulements à billes ;
- inclinaison du bâti jusqu’à 45° ;
- tubes de renfort réglables ;
- manivelle de descente montable à gauche ou à droite du bâti ;
- 2 vitesses de descente ;

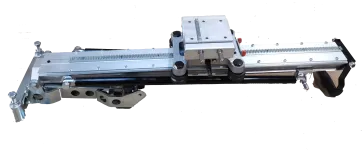

- châssis et crémaillère en aluminium, bâti repliable ;
- roues de transport.
Le bâti est prévu pour les moteurs de carottage électroportatifs : il complète la machine, il ne la remplace pas.
Quel bâti de carottage choisir selon le diamètre ?
Le Ø de carottage maximum est le premier critère, et il se lit en diamètre de couronne. Le PRO500 est le plus grand des bâtis simple colonne ; au-delà, ou pour des carottages longs qui demandent plus de raideur, on passe en double colonne.
| Bâti | Colonne | Ø de carottage |
|---|---|---|
| Bâti D200 | Simple | jusqu’à 200 mm |
| Bâti D350 | Simple | jusqu’à 350 mm * |
| PRO500 — cette fiche | Simple | jusqu’à 500 mm |
| Bâti BBD1W | Double | jusqu’à 250 mm |
| Bâti BBD2W | Double | jusqu’à 500 mm * |
| Bâti BBD4W | Double | jusqu’à 600 mm * |
| Bâti BBD6W | Double | jusqu’à 1 000 mm * |
* Diamètre maximum atteint avec plaques écarteurs, non fournies.
Toute la gamme est réunie sur la page bâti de carotteuse, et notre guide comment choisir un bâti de carotteuse détaille les critères de diamètre, de profondeur et de fixation.
Quel moteur de carottage monter sur le bâti PRO500 ?
Le PRO500 reçoit un moteur de carottage électroportatif par son système de fixation rapide. Pour exploiter sa capacité, il faut une machine qui suive en diamètre :
- carotteuse WEKA DK52 — 380 V, 5 200 W, Ø 110 à 500 mm : la machine qui couvre toute la plage du bâti ;
- carotteuse WEKA DK34 — 220 V, 3 200 W, Ø 80 à 450 mm, quand le 380 V n’est pas disponible sur le chantier ;
- carotteuse WEKA DK42 — 380 V, 3 900 W, Ø 70 à 400 mm.
La famille complète est sur la page moteurs de carottage. Le consommable qui travaille reste la couronne diamant : en grand diamètre, voyez nos couronnes de carottage béton et béton armé.
