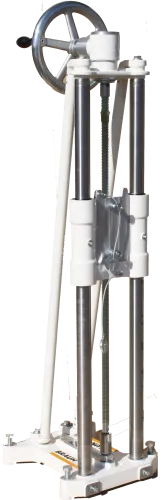

Quatre courses utiles pour un même bâti
Les quatre références du BBD2W partagent la même mécanique — Ø 500 mm, socle en fonte d’aluminium, env. 22 kg — et ne se distinguent que par la longueur de colonne, donc par la profondeur atteignable en une descente :
| Référence | Course utile | Longueur max de couronne |
|---|---|---|
| BBD2W-01 | 660 mm | 600 mm |
| BBD2W-02 | 800 mm | 740 mm |
| BBD2W-03 | 1 000 mm | 940 mm |
| BBD2W-04 | 1 200 mm | 1 140 mm |
La course utile est la descente disponible du chariot ; la longueur max de couronne est la longueur de couronne diamant qui passe sous le moteur. Choisir la version, c’est répondre à une seule question : quelle épaisseur faut-il traverser d’un seul tenant ? Pour aller plus loin qu’une couronne standard, la couronne à tube vissé pour grande longueur de carottage prend le relais.
Ce que la double colonne apporte à Ø 500 mm
À grand diamètre, l’effort de coupe s’applique loin de l’axe de la colonne : sur un montant unique, le chariot travaille en porte-à-faux et le percement part de travers dès que la couronne accroche un fer. La double colonne de guidage en tubes d’acier spécial poli reprend cet effort des deux côtés du moteur.
Les douilles de guidage résistantes à l’usure maintiennent ce réglage dans la durée, et l’avance de la broche par manivelle orientable laisse choisir le côté de travail. Le socle en fonte d’aluminium assoit l’ensemble sans alourdir : le BBD2W reste à env. 22 kg, à peine plus qu’un bâti simple colonne de capacité comparable.
Applications recommandées
Béton armé
Béton
Maçonnerie
Canalisations- percements de mur en béton épais et de voiles porteurs ;
- réservations de grand diamètre pour gaines techniques, ventilation et assainissement ;
- traversées de dalle et de plancher, sans percussion ni vibrations ;
- carottages traversants là où la couronne doit sortir de l’autre côté en une passe.
Quel bâti de carottage choisir selon le diamètre ?
Le Ø de carottage maximum est le premier critère, la course utile le second. Le BBD2W occupe le milieu de la série double colonne.
| Bâti | Colonne | Ø de carottage | Course utile |
|---|---|---|---|
| Bâti D200 | Simple | jusqu’à 200 mm | — |
| Bâti D350 | Simple | jusqu’à 350 mm * | 650 mm |
| Bâti PRO500 | Simple | jusqu’à 500 mm | — |
| Bâti BBD1W | Double | jusqu’à 250 mm | 560 mm |
| BBD2W — cette fiche | Double | jusqu’à 500 mm * | 660 à 1 200 mm |
| Bâti BBD4W | Double | jusqu’à 600 mm * | 860 à 1 300 mm |
| Bâti BBD6W | Double | jusqu’à 1 000 mm * | 760 à 1 500 mm |
* Diamètre maximum atteint avec plaques écarteurs, non fournies.
Le BBD2W travaille à l’aplomb. Pour du carottage incliné, tournez-vous vers le BBD1W (-30° à +45°) ou vers les bâtis simple colonne D350 et PRO500, inclinables de 0 à 45°. Toute la gamme est sur la page bâti de carotteuse, et notre guide comment choisir un bâti de carotteuse détaille les critères.
Quel moteur de carottage monter sur le bâti BBD2W ?
Le BBD2W est livré avec sa plaque de fixation moteur. Pour exploiter les Ø 500 mm, il faut une machine qui suive :
- carotteuse WEKA DK52 — 380 V, 5 200 W, Ø 110 à 500 mm : la machine qui couvre toute la plage du bâti ;
- carotteuse WEKA DK34 — 220 V, 3 200 W, Ø 80 à 450 mm, quand le 380 V n’est pas disponible ;

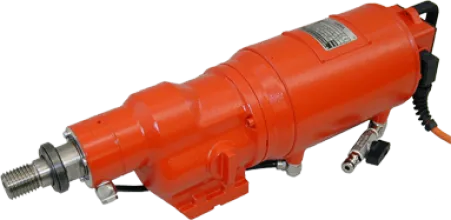

- carotteuse WEKA DK42 — 380 V, 3 900 W, Ø 70 à 400 mm.
La famille complète est sur la page moteurs de carottage. Côté consommable, le percement profond réclame une couronne diamant adaptée : voyez nos couronnes de carottage béton et béton armé.
