Pourquoi carotter sur bâti plutôt qu’à main levée ?
À main levée, un moteur de carottage dévie dès que la couronne accroche un fer : le trou part de travers, la couronne coince et l’opérateur encaisse le couple. Monté sur le bâti D200, le même moteur descend en ligne droite, avec une avance régulière donnée par la manivelle — la rectitude ne dépend plus du poignet.
La colonne aluminium à crémaillère et son chariot guidé par galets, dont le jeu se rattrape par un réglage fin, tiennent l’axe du percement. Le double niveau à bulle et l’indicateur d’inclinaison donnent la position avant de lancer le carottage : on obtient des trous nets dans le béton et le béton armé, sans percussion ni vibrations, y compris en plafond et en cloison.
Applications recommandées
Béton armé
Béton
Maçonnerie
Asphalte, enrobés- transpercements pour tuyaux, câbles et gaines d’aération ;
- forages rapides en série, quand le même trou se répète sur tout un niveau ;
- forages dans les tuyaux de canalisation ;
- carottages en plafond, cloison et sol, sans percussion ni vibrations ;
- carottage du béton, du béton armé, de l’asphalte et des enrobés.
Le carottage diamant travaille sans choc : c’est le mode opératoire des percements en locaux occupés et des réservations à proximité d’armatures.

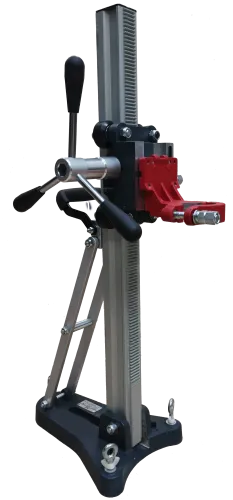

Équipement du bâti de carottage D200
- collier de fixation rapide du moteur, anneau Ø 60 mm : montage et dépose sans outil ;
- chariot sur galets avec réglage fin du guidage ;
- manivelle de descente montable à droite ou à gauche du bâti ;
- inclinaison de 0 à 45° avec indicateur de position ;
- double niveau à bulle pour le réglage d’aplomb ;
- système de centrage de couronne ;
- socle en fonte d’aluminium, hauteur totale 900 mm ;
- poignée de manœuvre servant à serrer le collier et à régler l’angle.
Le bâti est prévu pour les moteurs de carottage électroportatifs : il complète la machine, il ne la remplace pas.
Quel bâti de carottage choisir selon le diamètre ?
Le Ø de carottage maximum est le premier critère, et il se lit en diamètre de couronne. Au-delà de 200 mm, ou pour des carottages longs et lourds qui demandent plus de raideur, on passe en double colonne.
| Bâti | Colonne | Ø de carottage |
|---|---|---|
| D200 — cette fiche | Simple | jusqu’à 200 mm |
| Bâti D350 | Simple | jusqu’à 350 mm |
| Bâti PRO500 | Simple | jusqu’à 500 mm |
| Bâti BBD1W | Double | jusqu’à 250 mm |
| Bâti BBD2W | Double | jusqu’à 500 mm * |
| Bâti BBD4W | Double | jusqu’à 600 mm * |
| Bâti BBD6W | Double | jusqu’à 1 000 mm * |
* Diamètre maximum atteint avec plaques écarteurs, non fournies.
Toute la gamme est réunie sur la page bâti de carotteuse, et notre guide comment choisir un bâti de carotteuse détaille les critères de diamètre, de profondeur et de fixation.

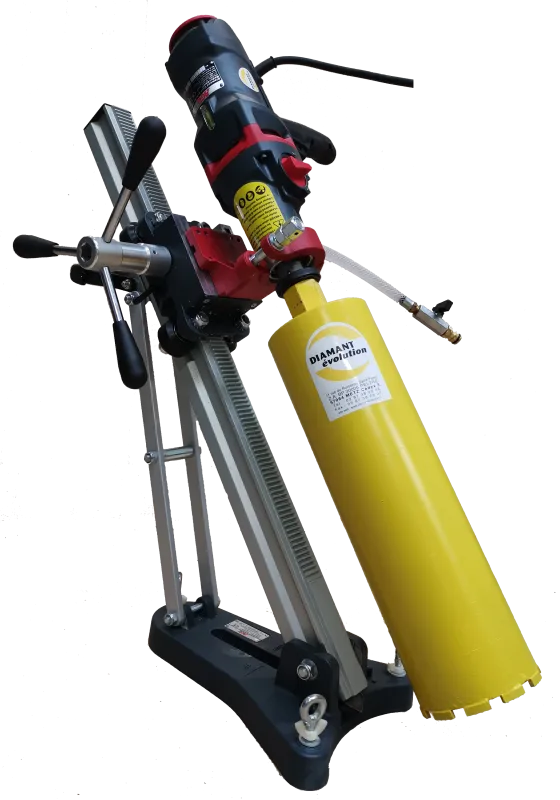

Quel moteur de carottage monter sur le bâti D200 ?
Le D200 reçoit un moteur de carottage électroportatif par collier à libération rapide. Deux machines de notre catalogue couvrent exactement sa plage de diamètres :
- carotteuse portative WEKA DK17 — 220 V, 2 000 W, Ø 20 à 200 mm, carottage à eau, prévue pour l’usage à la main ou sur bâti ;
- carotteuse à sec DS200 — 220 V, Ø 40 à 200 mm, carottage à sec avec aspiration, pour les percements en site occupé.
La famille complète est sur la page moteurs de carottage. Le consommable qui travaille reste la couronne diamant : choisissez-la selon le diamètre et le matériau parmi nos couronnes de carottage béton et béton armé.
