Trois courses utiles pour un même bâti

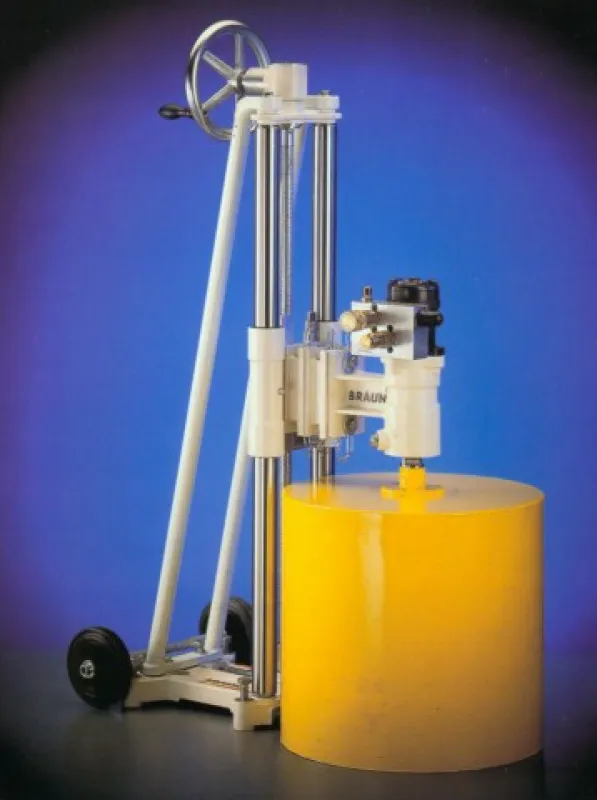

Les trois références du BBD4W partagent la même mécanique — Ø 600 mm, socle en fonte d’aluminium, env. 39 kg — et ne se distinguent que par la longueur de colonne :
| Référence | Course utile | Longueur max de couronne |
|---|---|---|
| BBD4W-01 | 860 mm | 800 mm |
| BBD4W-02 | 1 100 mm | 1 040 mm |
| BBD4W-03 | 1 300 mm | 1 240 mm |
La course utile est la descente disponible du chariot ; la longueur max de couronne est la longueur de couronne diamant qui passe sous le moteur. Pour les percements plus profonds encore, la couronne à tube vissé pour grande longueur de carottage prend le relais.
Puissance admissible et poids : ce que change la construction légère
Un bâti de Ø 600 mm doit encaisser un couple considérable — la couronne travaille loin de l’axe de la colonne, et le moindre fléchissement se paie en couronne coincée. Le BBD4W y répond par la géométrie plutôt que par la masse : la construction légère en métal, combinée au guidage à double colonne, garantit une capacité de puissance importante pour un faible poids.
Les tubes d’acier spécial poli et les douilles de guidage résistantes à l’usure tiennent l’axe dans la durée, tandis que le socle en fonte d’aluminium assoit le bâti. L’avance de la broche par manivelle orientable laisse choisir le côté de travail selon l’accès.
Applications recommandées
Béton armé
Béton
Canalisations
Maçonnerie- réservations de grand diamètre pour gaines techniques, ventilation et assainissement ;
- percements de mur en béton épais, de voiles porteurs et de radiers ;
- traversées de dalle et de plancher en une seule descente ;
- préparation de démolition : carottages d’angle avant sciage.
Le carottage diamant travaille sans percussion ni vibrations : à ces diamètres, c’est ce qui permet d’intervenir près d’armatures et sur structure en service.
Quel bâti de carottage choisir selon le diamètre ?
Le Ø de carottage maximum est le premier critère, la course utile le second. Le BBD4W est l’avant-dernier échelon de la série double colonne.
| Bâti | Colonne | Ø de carottage | Course utile |
|---|---|---|---|
| Bâti D350 | Simple | jusqu’à 350 mm * | 650 mm |
| Bâti PRO500 | Simple | jusqu’à 500 mm | — |
| Bâti BBD1W | Double | jusqu’à 250 mm | 560 mm |
| Bâti BBD2W | Double | jusqu’à 500 mm * | 660 à 1 200 mm |
| BBD4W — cette fiche | Double | jusqu’à 600 mm * | 860 à 1 300 mm |
| Bâti BBD6W | Double | jusqu’à 1 000 mm * | 760 à 1 500 mm |
* Diamètre maximum atteint avec plaques écarteurs BHZ3, non fournies.
Toute la gamme est réunie sur la page bâti de carotteuse, et notre guide comment choisir un bâti de carotteuse détaille les critères de diamètre, de profondeur et de fixation.
Quel moteur de carottage monter sur le bâti BBD4W ?
Le BBD4W est livré avec sa plaque de fixation moteur. À Ø 600 mm, une seule machine de notre catalogue tient la capacité du bâti :

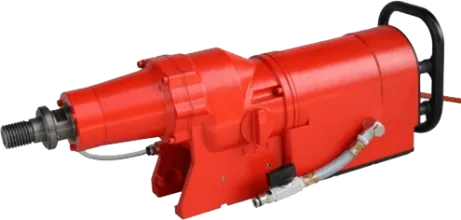

- carotteuse SR75 — 380 V, 7 500 W, 9 vitesses, Ø 110 à 900 mm : le moteur des gros carottages, avec les vitesses basses indispensables au-delà de Ø 400 mm ;

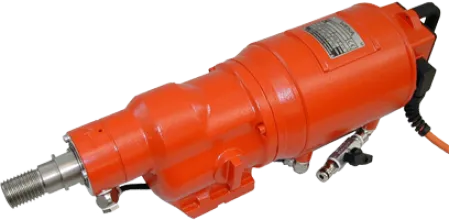

- carotteuse WEKA DK52 — 380 V, 5 200 W, Ø 110 à 500 mm, pour la partie basse de la plage du bâti.
La famille complète est sur la page moteurs de carottage. Côté consommable, voyez nos couronnes de carottage béton et béton armé.
