Pourquoi une double colonne dès Ø 250 mm ?

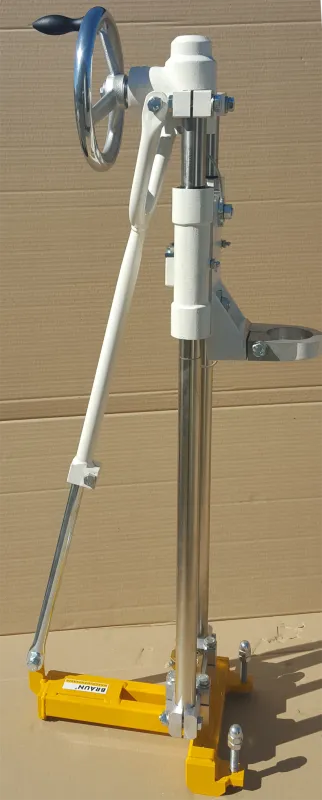

Sur un bâti simple colonne, tout l’effort de carottage passe par un seul montant : plus la couronne diamant est large, plus le chariot a tendance à s’ouvrir sous le couple. La double colonne de guidage en tubes d’acier spécial poli du BBD1W reprend cet effort de part et d’autre du moteur — le percement reste droit, y compris quand la couronne accroche une armature.
Les douilles de guidage résistantes à l’usure conservent ce réglage dans le temps : c’est la différence entre un bâti qui vieillit et un bâti qui prend du jeu au bout d’une saison. L’avance de la broche par manivelle orientable donne une descente régulière, quelle que soit la position de travail.
Deux versions : socle acier ou socle plaque à vide
Les deux références partagent la même mécanique — Ø 250 mm, course utile 560 mm, 17 kg — et se distinguent par le socle, c’est-à-dire par la façon de tenir au support :
| Référence | Socle | Fixation |
|---|---|---|

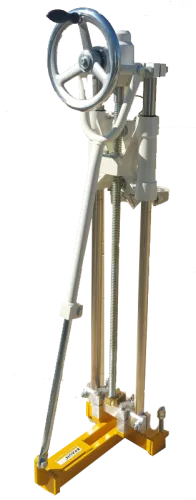

| BBD1WS-D-01 | Acier soudé | Cheville / tige d’ancrage |
| BBD1WS-01 | Fonte d’aluminium | Cheville, ou plaque à vide (joint ventouse) |
Le socle en fonte d’aluminium du BBD1WS accepte un joint ventouse : le bâti se plaque alors par dépression, sans percer le support. C’est la solution quand le percement de fixation est interdit — dalle précontrainte, sol fini, carrelage, support étanche —, à condition d’une surface lisse et non poreuse. Le socle acier soudé du BBD1WS-D, lui, se fixe par ancrage classique.
Les deux versions sont livrées avec plaque moteur 4 vis ou anneau de 60 mm, les deux montages courants des moteurs de carottage.
Applications recommandées
Béton armé
Béton
Maçonnerie
Canalisations- transpercements pour tuyaux, câbles et gaines d’aération ;
- percements de mur en béton et de cloison, sans percussion ni vibrations ;
- carottages en plafond et en sol, l’inclinaison permettant les traversées en pente ;
- percements sur support à ne pas percer pour la fixation, avec le socle plaque à vide.
Quel bâti de carottage choisir selon le diamètre ?
Le Ø de carottage maximum est le premier critère, et il se lit en diamètre de couronne. Le BBD1W est la porte d’entrée de la double colonne ; les modèles suivants montent en capacité et en course utile.
| Bâti | Colonne | Ø de carottage | Course utile |
|---|---|---|---|
| Bâti D200 | Simple | jusqu’à 200 mm | — |
| Bâti D350 | Simple | jusqu’à 350 mm * | 650 mm |
| Bâti PRO500 | Simple | jusqu’à 500 mm | — |
| BBD1W — cette fiche | Double | jusqu’à 250 mm | 560 mm |
| Bâti BBD2W | Double | jusqu’à 500 mm * | 660 à 1 200 mm |
| Bâti BBD4W | Double | jusqu’à 600 mm * | 860 à 1 300 mm |
| Bâti BBD6W | Double | jusqu’à 1 000 mm * | 760 à 1 500 mm |
* Diamètre maximum atteint avec plaques écarteurs, non fournies.
Toute la gamme est réunie sur la page bâti de carotteuse, et notre guide comment choisir un bâti de carotteuse détaille les critères de diamètre, de profondeur et de fixation.
Quel moteur de carottage monter sur le bâti BBD1W ?
Le BBD1W est livré avec plaque moteur 4 vis ou anneau de 60 mm et reçoit donc les deux montages courants :
- carotteuse WEKA DK32 — 220 V, 3 200 W, Ø 30 à 350 mm : couvre toute la plage du bâti avec de la marge ;
- carotteuse portative WEKA DK17 — 220 V, 2 000 W, Ø 20 à 200 mm, pour les percements courants.
La famille complète est sur la page moteurs de carottage. Le consommable qui travaille reste la couronne diamant : choisissez-la selon le diamètre et le matériau parmi nos couronnes de carottage béton et béton armé.
