Carotter jusqu'à Ø 500 mm dans le béton fortement armé

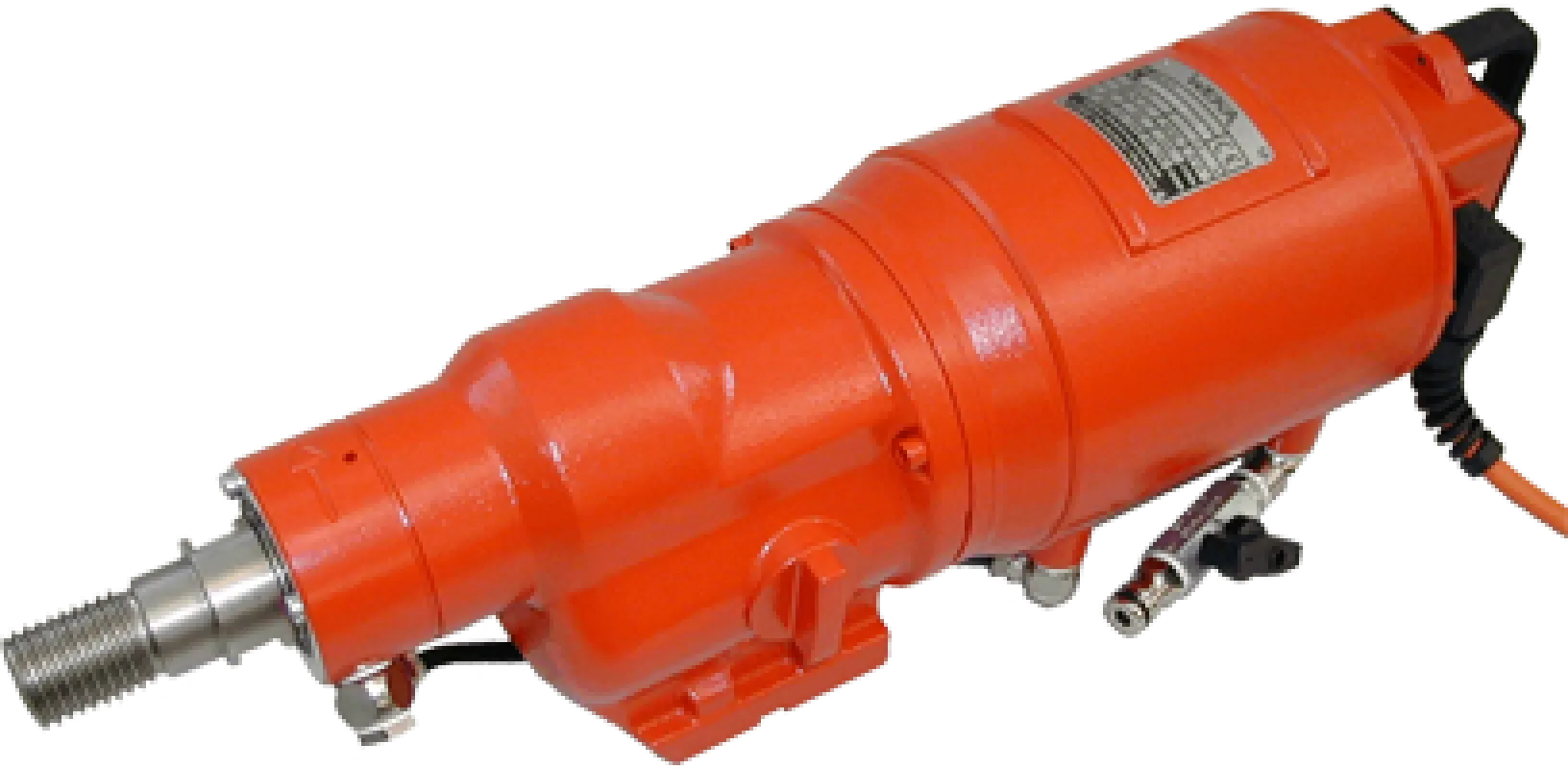

Un demi-mètre de diamètre, ce n'est plus une question de puissance seule : c'est une question de couple à bas régime. La DK52 descend à 120 tr/min sur son rapport lent et développe 5 200 W en 380 V triphasé — de quoi entraîner une couronne de Ø 500 mm dans du béton fortement armé sans caler sur les nappes de fers.
La plage démarre à Ø 110 mm : cette machine n'est pas faite pour les petits percements, mais pour les réservations, trémies, assainissements et ouvertures techniques qui décident du planning d'un chantier.
Moteur refroidi par eau et étanchéité IP55
La DK52 est refroidie par eau et non par ventilation d'air : son moteur n'aspire pas la poussière du chantier et supporte des carottages longs, enchaînés, sans pause de refroidissement. L'indice IP55 protège contre les poussières et les jets d'eau — en fouille, en sous-sol ou en extérieur.
Applications recommandées
Béton fortement armé
Béton
Béton précontraint
Asphalte, enrobés- trémies et réservations de gros diamètre en dalle et en voile ;
- assainissement et raccordements de réseaux enterrés ;
- génie civil : ouvrages d'art, fondations, béton fortement armé ;
- chauffage et climatisation : traversées de gaines de gros diamètre ;
- forage des enrobés, bitumes et supports de signalisation routière ;
- trous de chevilles et de scellements de forte section.
Quel diamètre de carottage pour quel usage ?
| Diamètre | Usage type |
|---|---|
| Ø 110 à 160 mm | évacuations, fourreaux, scellements de forte section |
| Ø 200 mm | gaines de ventilation et de climatisation |
| Ø 250 à 300 mm | descentes d'eaux pluviales, assainissement |
| Ø 400 mm | réservations, passages techniques |
| Jusqu'à Ø 500 mm | trémies, ouvertures techniques, réseaux enterrés |
À ces diamètres, la couronne fait la moitié du travail : voyez la couronne haut rendement, la couronne assainissement et l'ensemble des couronnes béton et béton armé. Pour les murs épais, la couronne à tube vissé grande longueur évite de changer d'outil en cours de percement.
Moteur de carottage 220 V ou 380 V : quel modèle choisir ?
La tension disponible sur le chantier et le diamètre maxi à carotter décident du modèle :
| Modèle | Tension | Ø de carottage | Puissance | Carottage |
|---|---|---|---|---|
| Carotteuse DK17 | 220 V | 20 à 200 mm | 2 000 W | à eau, portative |
| Carotteuse DS200 | 220 V | 40 à 200 mm | 2 000 W | à sec |
| Moteur DK32 | 220 V | 55 à 350 mm | 3 200 W | à eau |
| Moteur DK34 | 220 V | 80 à 450 mm | 3 200 W | à eau |
| Moteur DK42 | 380 V | 70 à 400 mm | 3 900 W | à eau, refroidi par eau |
| DK52 — cette fiche | 380 V | 110 à 500 mm | 5 200 W | à eau, refroidi par eau |
| Moteur SR75 | 380 V | 85 à 900 mm | 7 500 W | à eau, 9 vitesses |
Toute la famille est réunie sur la page moteurs de carottage ; les machines livrées complètes avec leur colonne sont sur les carotteuses sur colonne.
Équipement et sécurité de la carotteuse WEKA DK52
- Protection PRCD 30 mA contre les surcharges et les défauts d'isolement ;
- embrayage mécanique à friction sur blocage de couronne ;
- régulateur de courant de démarrage et protection thermique du moteur ;
- moteur refroidi par eau, étanchéité IP55, carter en aluminium ;
- réglage du débit d'eau sur la poignée latérale ;
- raccord de couronne 1"1/4, le standard du carottage.
Les pièces détachées du moteur WEKA DK52 sont référencées au catalogue : sur une machine de cette classe, la disponibilité des pièces fait partie du calcul.
