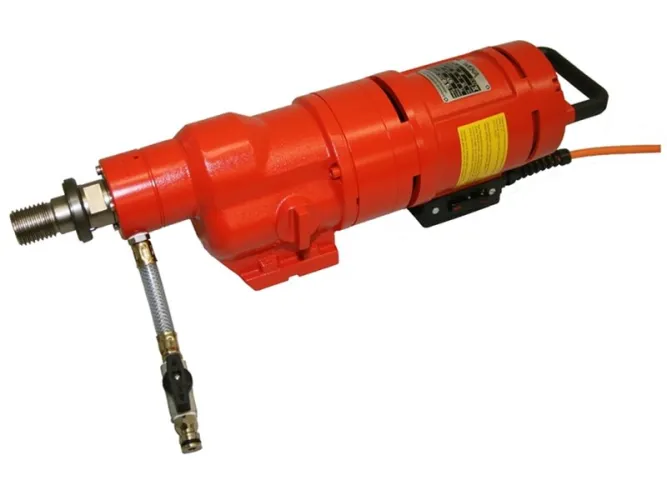

Le plus grand diamètre de carottage en 220 V monophasé
La DK34 répond à une situation très concrète : il faut carotter gros — réservations, assainissement, descentes d'eaux pluviales — et il n'y a pas de triphasé sur le chantier. Avec une plage de Ø 80 à 450 mm alimentée en 220 V, elle évite de faire tirer un coffret 380 V ou de louer un groupe.
Ses 3 vitesses mécaniques adaptent le régime au diamètre de la couronne : plus le Ø est grand, plus la vitesse doit être basse pour conserver du couple en périphérie. Le moteur 3 200 W et l'embrayage mécanique à friction encaissent les passages dans les fers du béton armé.
Applications recommandées
Béton armé
Béton
Maçonnerie
Asphalte, enrobés- assainissement et évacuations d'eaux usées de gros diamètre ;
- réservations en dalle et en voile pour le second œuvre ;
- chauffage et climatisation : traversées de gaines et de tuyauteries ;
- électricité : passages de câbles et de fourreaux ;
- percements en locaux habités et gaines de ventilation ;
- forage des enrobés, bitumes et supports de signalisation routière.
Quel diamètre de carottage pour quel usage ?
La DK34 démarre à Ø 80 mm : elle est faite pour les percements que les machines portatives ne passent pas.
| Diamètre | Usage type |
|---|---|
| Ø 102 mm | évacuations d'eaux usées |
| Ø 132 à 200 mm | gaines de ventilation, traversées de climatisation |
| Ø 250 mm | descentes d'eaux pluviales, réservations |
| Ø 300 à 350 mm | assainissement, passages techniques |
| Jusqu'à Ø 450 mm | réservations de gros diamètre, trémies techniques |
Aux grands diamètres, la couronne fait la moitié du travail : voyez les couronnes de carottage béton et béton armé, la couronne haut rendement et la couronne assainissement.
Carottage à eau et travail sur bâti
La DK34 est une carotteuse à eau : le débit se règle sur la poignée latérale. L'eau refroidit la couronne, évacue les boues et supprime la poussière — indispensable dans le béton armé.
À ces diamètres, le bâti de carottage n'est pas une option : il donne l'aplomb, la régularité d'avance et reprend le couple. Sa fixation par cheville se pose en quelques minutes ; les tiges allonges vont chercher la profondeur.
Moteur de carottage 220 V ou 380 V : quel modèle choisir ?
La tension disponible sur le chantier et le diamètre maxi à carotter décident du modèle :
| Modèle | Tension | Ø de carottage | Puissance | Carottage |
|---|---|---|---|---|
| Carotteuse DK17 | 220 V | 20 à 200 mm | 2 000 W | à eau, portative |
| Carotteuse DS200 | 220 V | 40 à 200 mm | 2 000 W | à sec |
| Moteur DK32 | 220 V | 55 à 350 mm | 3 200 W | à eau |
| DK34 — cette fiche | 220 V | 80 à 450 mm | 3 200 W | à eau |
| Moteur DK42 | 380 V | 70 à 400 mm | 3 900 W | à eau, refroidi par eau |
| Moteur DK52 | 380 V | 110 à 500 mm | 5 200 W | à eau, refroidi par eau |
| Moteur SR75 | 380 V | 85 à 900 mm | 7 500 W | à eau, 9 vitesses |
Toute la famille est réunie sur la page moteurs de carottage ; les machines livrées complètes avec leur colonne sont sur les carotteuses sur colonne.
Équipement et sécurité du moteur de carottage DK34
- Protection PRCD 30 mA contre les défauts d'isolement — indispensable dès qu'on associe eau et électricité ;
- embrayage mécanique à friction sur blocage de couronne ;
- régulateur de courant de démarrage et protection thermique du moteur ;
- carter en fonte d'aluminium et 3 vitesses mécaniques ;
- réglage du débit d'eau sur la poignée latérale ;
- raccord de couronne 1"1/4, le standard du carottage.
