Pourquoi passer au 380 V triphasé pour carotter ?
Le monophasé plafonne : au-delà d'une certaine puissance, il faut du 380 V pour tenir le couple sans faire chuter la tension du chantier. La DK42 délivre 3 900 W et vise le béton fortement armé — celui où la couronne rencontre des nappes de fers en continu et où une machine monophasée peine.
Ses 3 vitesses mécaniques — 160, 340 et 510 tr/min — descendent nettement plus bas que celles des moteurs 220 V : c'est ce qui permet d'entraîner des couronnes de Ø 400 mm avec un couple utilisable en périphérie.
Moteur refroidi par eau et étanchéité IP55
La DK42 n'est pas refroidie par ventilation d'air mais par eau. Deux conséquences très concrètes : la machine n'aspire pas la poussière du chantier à travers son moteur, et elle encaisse les carottages longs, enchaînés, sans montée en température qui obligerait à faire des pauses.
L'indice IP55 confirme cette conception : protection contre les poussières et contre les jets d'eau. Sur un carottage à eau, en fouille, en sous-sol ou en extérieur, c'est ce qui sépare une machine d'atelier d'une machine de chantier.
Applications recommandées
Béton fortement armé
Béton
Béton précontraint
Maçonnerie- génie civil et travaux publics : ouvrages en béton armé, ouvrages d'art, fondations ;
- réservations et passages techniques de gros diamètre en dalle et en voile ;
- assainissement et raccordements de réseaux ;
- carottages enchaînés — trames de percements sur un même chantier ;
- prélèvements d'éprouvettes et sondages de contrôle du béton.
Quel diamètre de carottage pour quel usage ?
| Diamètre | Usage type |
|---|---|
| Ø 70 à 102 mm | évacuations, fourreaux, prélèvements d'éprouvettes |
| Ø 132 à 200 mm | gaines de ventilation, traversées de climatisation |
| Ø 250 mm | descentes d'eaux pluviales, réservations |
| Ø 300 à 350 mm | assainissement, passages techniques |
| Jusqu'à Ø 400 mm | réservations de gros diamètre, trémies techniques |
À ces diamètres, la couronne fait la moitié du travail : voyez la couronne haut rendement, la couronne assainissement et l'ensemble des couronnes béton et béton armé. Les tiges allonges traversent les murs épais.
Moteur de carottage 220 V ou 380 V : quel modèle choisir ?
La tension disponible sur le chantier et le diamètre maxi à carotter décident du modèle :
| Modèle | Tension | Ø de carottage | Puissance | Carottage |
|---|---|---|---|---|
| Carotteuse DK17 | 220 V | 20 à 200 mm | 2 000 W | à eau, portative |
| Carotteuse DS200 | 220 V | 40 à 200 mm | 2 000 W | à sec |
| Moteur DK32 | 220 V | 55 à 350 mm | 3 200 W | à eau |
| Moteur DK34 | 220 V | 80 à 450 mm | 3 200 W | à eau |
| DK42 — cette fiche | 380 V | 70 à 400 mm | 3 900 W | à eau, refroidi par eau |
| Moteur DK52 | 380 V | 110 à 500 mm | 5 200 W | à eau, refroidi par eau |
| Moteur SR75 | 380 V | 85 à 900 mm | 7 500 W | à eau, 9 vitesses |
Toute la famille est réunie sur la page moteurs de carottage ; les machines livrées complètes avec leur colonne sont sur les carotteuses sur colonne.

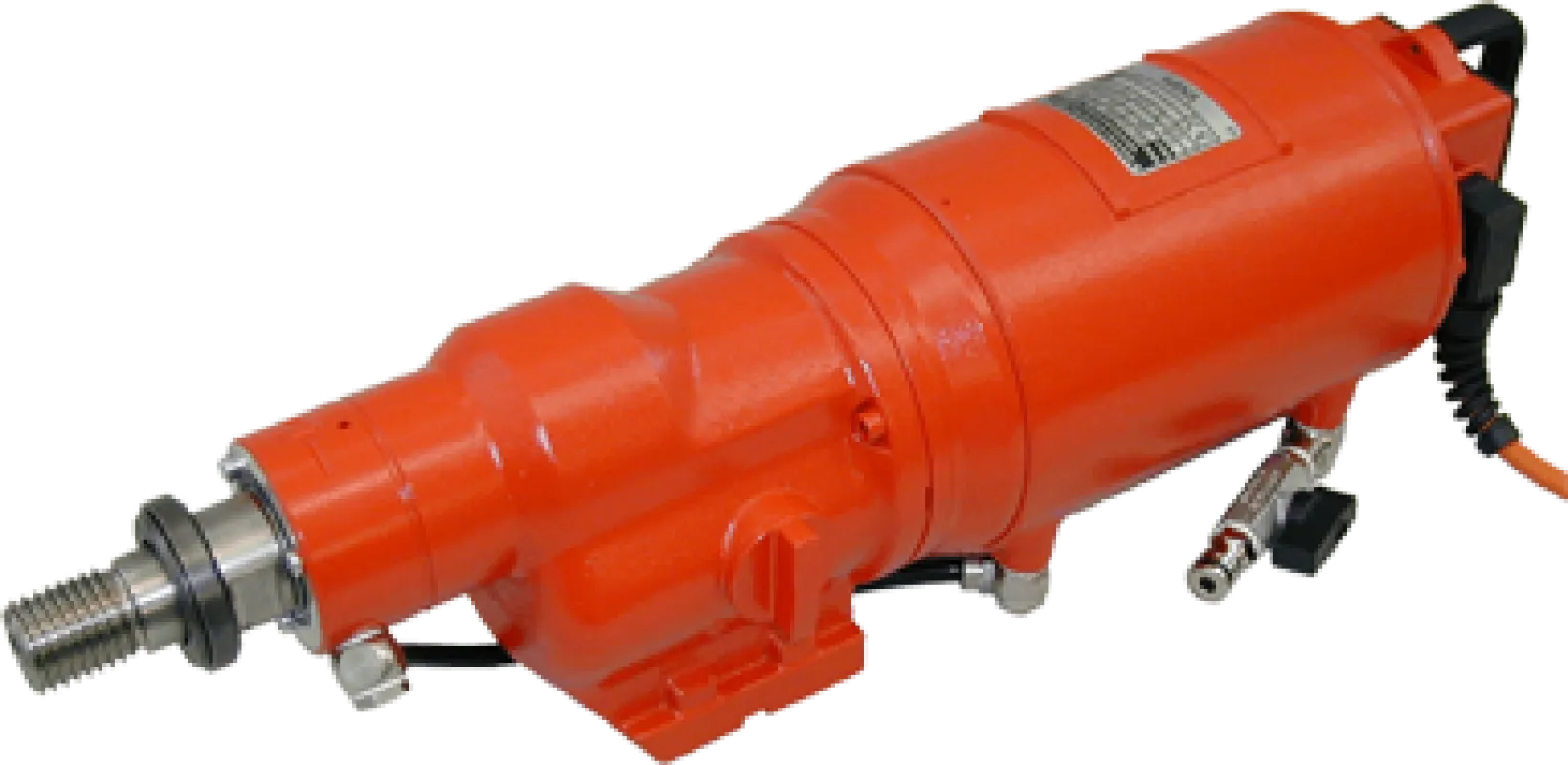

Équipement et sécurité de la carotteuse WEKA DK42
- Protection PRCD 30 mA contre les surcharges et les défauts d'isolement ;
- embrayage mécanique à friction sur blocage de couronne ;
- régulateur de courant de démarrage et protection thermique du moteur ;
- moteur refroidi par eau, étanchéité IP55, carter en aluminium ;
- réglage du débit d'eau sur la poignée latérale ;
- raccord de couronne 1"1/4, le standard du carottage.
Les pièces détachées du moteur WEKA DK42 sont référencées au catalogue : sur une machine de ce prix, la disponibilité des pièces fait partie du calcul.
