Deux mâles face à face
Une broche à filetage mâle, un accessoire à filetage mâle : la cote est bonne — du R1/2 — mais l'assemblage est impossible. Il faut un élément femelle des deux côtés pour recevoir les deux mâles.

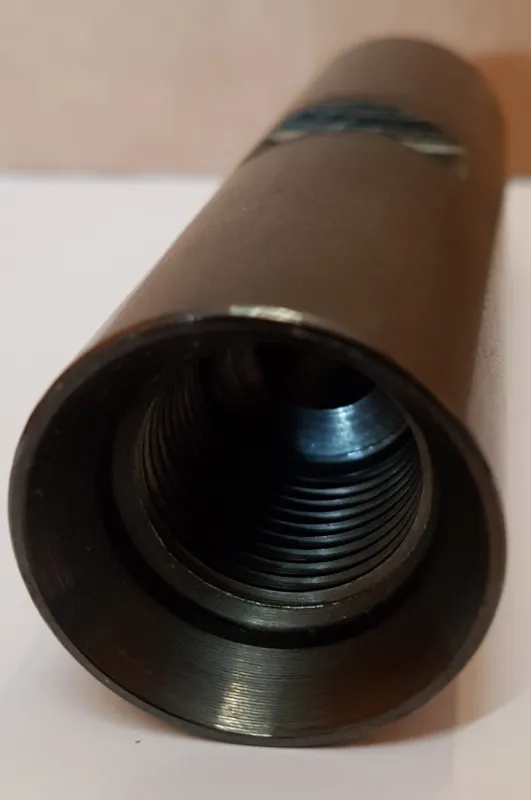

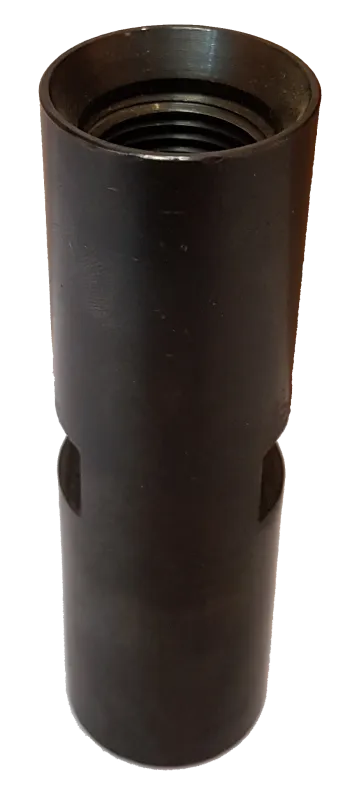

C'est ce que fait ce raccord R1/2 femelle / femelle. On l'appelle aussi manchon : chaque extrémité mâle vient se visser dans l'un de ses deux logements, et la liaison est faite.
Mâle ou femelle : l'erreur de commande n° 1
Sur cette famille de pièces, le filetage ne suffit pas à désigner le bon raccord. Il faut aussi le genre : un filetage mâle entre dans un femelle, et deux mâles — ou deux femelles — ne se montent pas ensemble.
C'est la cause la plus fréquente de retour sur les raccords de carottage. Avant de commander, relevez les deux informations pour chaque extrémité : la cote (R1/2, 1"1/4, M16, 3 trous) et le genre (mâle ou femelle).
La gamme complète
| Référence | D'un côté | De l'autre |
|---|---|---|
| R12114-01 | R1/2 | 1"1/4 |
| R12R12-01 | R1/2 mâle | R1/2 mâle |
| R12FF-01 | R1/2 femelle | R1/2 femelle |
| 114F-R12F-01 | 1"1/4 femelle | R1/2 femelle |
| R12M-M16M-01 | R1/2 mâle | M16 mâle |
| R12F-M16F-01 | M16 femelle | R1/2 femelle |
| R1143T-01 | 3 trous | 1"1/4 mâle |
| RACC-3-114F | 3 ou 6 trous | 1"1/4 femelle |
Pour les emmanchements propriétaires : Hilti DDBI vers R1/2, DDBL, DDBU. Pour perforateur : SDS-Plus, SDS-Max.
Montage
- filetages propres et serrage franc sur les deux logements ;
- ne pas cumuler les raccords sans nécessité : chaque interface introduit du faux-rond ;
- clés pour carottier pour le démontage, bague cuivre contre le grippage ;
- si votre besoin est la profondeur, voyez plutôt la rallonge R1/2, prévue pour cela.
