Le 3 trous, un emmanchement qui isole
Une partie du parc de carotteuses n'utilise pas de filetage mais un emmanchement à 3 trous : un montage par vissage sur trois points. C'est solide et rapide, mais cela rend la machine incompatible avec les couronnes du commerce, qui sont filetées.

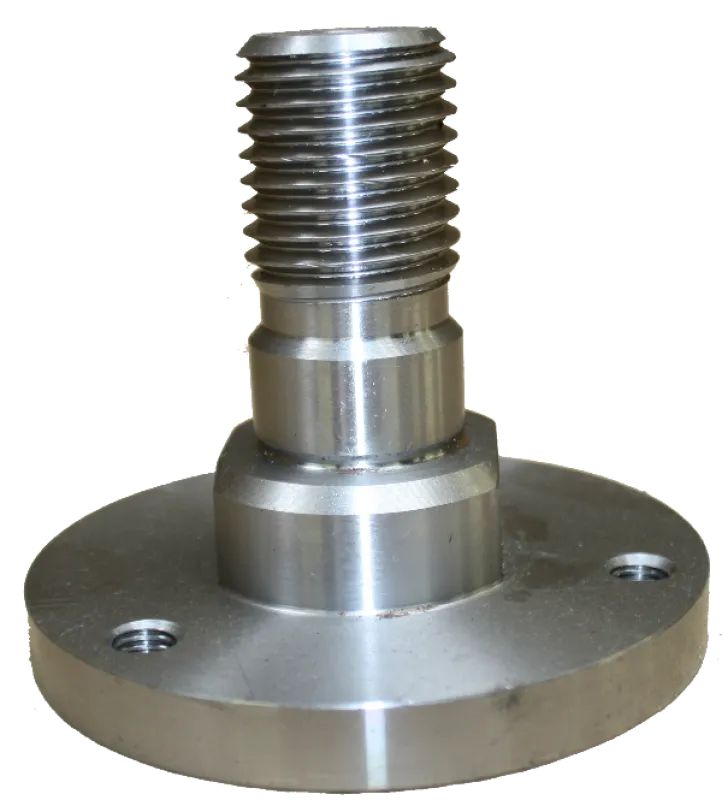

Ce raccord 3 trous vers 1"1/4 lève la contrainte : il se monte sur l'emmanchement 3 trous et présente un filetage 1"1/4 mâle, sur lequel se visse n'importe quelle couronne à filetage femelle de cette cote — voir nos couronnes pour béton et béton armé.
Mâle ou femelle : l'erreur de commande n° 1
Sur cette famille de pièces, le filetage ne suffit pas à désigner le bon raccord. Il faut aussi le genre : un filetage mâle entre dans un femelle, et deux mâles — ou deux femelles — ne se montent pas ensemble.
C'est la cause la plus fréquente de retour sur les raccords de carottage. Avant de commander, relevez les deux informations pour chaque extrémité : la cote (R1/2, 1"1/4, M16, 3 trous) et le genre (mâle ou femelle).
La gamme des raccords
| Référence | D'un côté | De l'autre |
|---|---|---|
| R12114-01 | R1/2 | 1"1/4 |
| R12R12-01 | R1/2 mâle | R1/2 mâle |
| R12FF-01 | R1/2 femelle | R1/2 femelle |
| 114F-R12F-01 | 1"1/4 femelle | R1/2 femelle |
| R12M-M16M-01 | R1/2 mâle | M16 mâle |
| R12F-M16F-01 | M16 femelle | R1/2 femelle |
| R1143T-01 | 3 trous | 1"1/4 mâle |
| RACC-3-114F | 3 ou 6 trous | 1"1/4 femelle |
Pour rester dans l'univers du 3 trous, voyez aussi la tige allonge 3 trous, qui prolonge la machine sans changer d'emmanchement.
Montage
- emmanchement et filetage propres avant l'assemblage ;
- couronne vissée à fond et serrée franchement à la clé de 41, cote du 1"1/4 ;
- bague de desserrage cuivre contre le grippage acier sur acier ;
- éviter de cumuler raccord et rallonge sans nécessité : chaque interface introduit du faux-rond.
