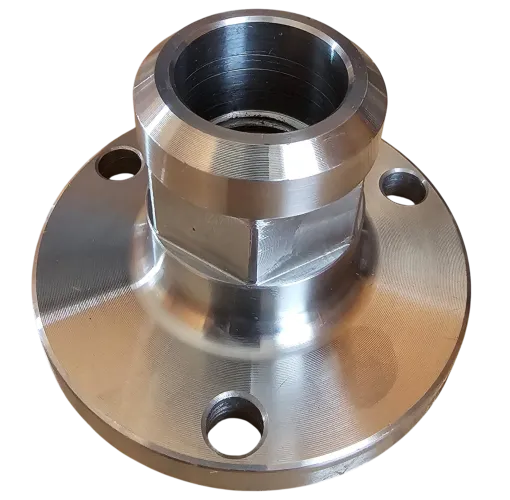

3 trous ou 6 trous : comptez avant de commander
Les emmanchements multi-trous se rencontrent sur une partie des carotteuses : un montage par vissage sur plusieurs points, sans filetage continu. Deux variantes coexistent, et elles ne sont pas interchangeables.
| Référence | Côté machine | Côté couronne |
|---|---|---|
| RACC-3-114F | 3 trous | 1"1/4 femelle |
| RACC-6-114F | 6 trous | 1"1/4 femelle |
Le geste de vérification est simple : comptez les trous sur la platine de votre machine. C'est la seule information qui distingue les deux références.
Mâle ou femelle : l'erreur de commande n° 1
Sur cette famille de pièces, le filetage ne suffit pas à désigner le bon raccord. Il faut aussi le genre : un filetage mâle entre dans un femelle, et deux mâles — ou deux femelles — ne se montent pas ensemble.
C'est la cause la plus fréquente de retour sur les raccords de carottage. Avant de commander, relevez les deux informations pour chaque extrémité : la cote (R1/2, 1"1/4, M16, 3 trous) et le genre (mâle ou femelle).
Le reste de la gamme
| Référence | D'un côté | De l'autre |
|---|---|---|
| R12114-01 | R1/2 | 1"1/4 |
| R12R12-01 | R1/2 mâle | R1/2 mâle |
| R12FF-01 | R1/2 femelle | R1/2 femelle |
| 114F-R12F-01 | 1"1/4 femelle | R1/2 femelle |
| R12M-M16M-01 | R1/2 mâle | M16 mâle |
| R12F-M16F-01 | M16 femelle | R1/2 femelle |
| R1143T-01 | 3 trous | 1"1/4 mâle |
| RACC-3-114F | 3 ou 6 trous | 1"1/4 femelle |
Dans l'univers multi-trous, voyez aussi la tige allonge 3 trous pour carotter plus profond sans changer d'emmanchement.
Montage et entretien
- platine et filetage propres, vis de l'emmanchement serrées uniformément ;
- couronne vissée à fond, serrage à la clé de 41 ;
- bague de desserrage cuivre intercalée pour éviter le grippage ;
- la pierre à affûter quand la couronne cesse de mordre — un raccord n'y changera rien.
