Outil de chanfreinage diamant à liant métallique — chanfrein du verre, de la pierre et du béton en laboratoire

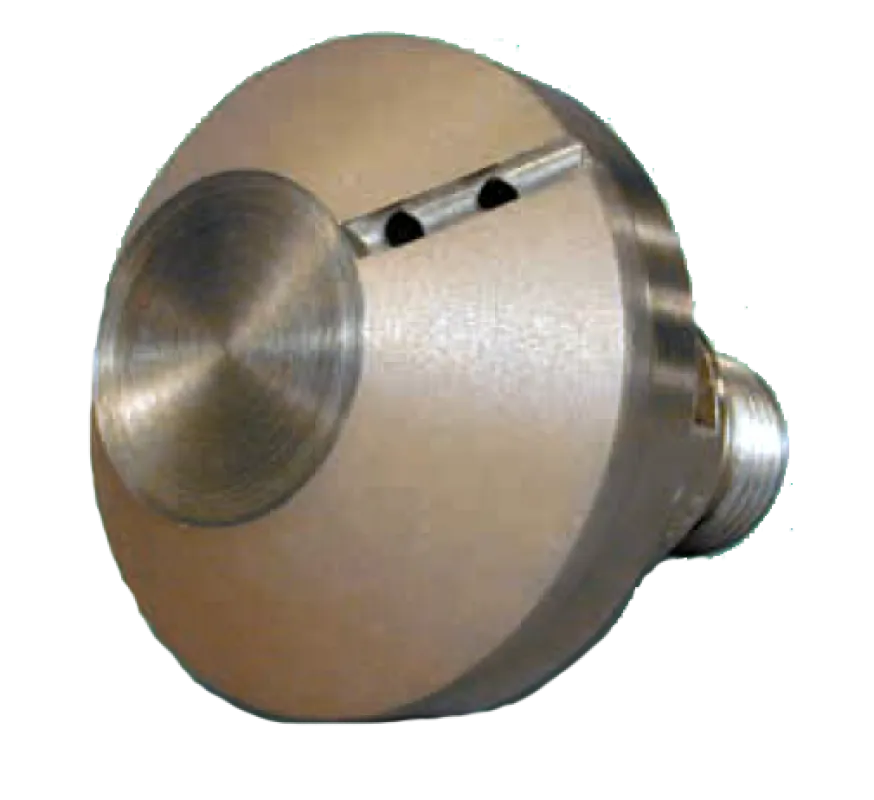

Outil de chanfreinage diamant à liant métallique

Outil conique à diamant fritté, fabriqué sur mesure pour chanfreiner le verre, la pierre et le béton en laboratoire — angle de 1° à 180°, raccord R1/2.

• Matériaux : Verre, pierre, béton
• Angle : 1° à 180°
• Raccord : R1/2
• Machine : Table de carottage de laboratoire

Chanfreiner le verre, la pierre et le béton sans écailler l'arête

L'outil de chanfreinage diamant à liant métallique casse les arêtes et ébavure les trous des échantillons de laboratoire. Sa partie diamantée conique est faite de grains de diamant noyés dans une matrice métallique frittée : l'outil est durable et tient sa géométrie dans le temps.

L'angle de chanfrein se fabrique de 1° à 180°, et le revêtement diamanté se choisit parmi cinq formes : fermé, fendu, alésé, fermé + alésé ou segmenté.

Applications recommandées

• le chanfrein des arêtes d'échantillons de verre ;
• le chanfrein d'échantillons de pierre et de béton ;
• l'ébavurage des trous après carottage ;
• les essais en laboratoire et en centre technique, sur table de carottage.

Le plan coté de l'outil de chanfreinage à liant métallique

Le plan ci-dessous reprend les repères à préciser au devis.

• R 1/2" : le raccord fileté de l'outil ;
• D1 et D : le petit et le grand diamètre de la partie conique diamantée ;
• L : la longueur totale, raccord compris.

Quelles cotes indiquer pour votre outil ?

La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont des plages, pas un modèle unique. Le tableau de cotes figure plus bas sur cette page.

Liant métallique fritté ou dépôt électrolytique ?

Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.

Liant métallique fritté

Celui de cet outil : les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.

Dépôt électrolytique

Une couche unique de diamants est fixée par galvanisation : plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.

Cet outil existe aussi en version à dépôt électrolytique, pour des chanfreins fins sur les matériaux les plus fragiles.

Après le chanfrein : usinage et finition des bords

En amont, l'échantillon se prélève à la couronne diamant à paroi fine ; quand le trou doit être percé et chanfreiné dans la même passe, la couronne diamant avec chanfrein fait les deux. Après le chanfrein, les chants se reprennent à la fraise diamant pour usinage des bords ou à la meule diamant pour usinage des bords, et se finissent à la fraise diamant de finition des bords droits.

Côté machines, cet outil se monte par son raccord R1/2 sur une table de carottage de laboratoire ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.

Un outil étudié et fabriqué à la demande

Chaque outil est étudié et fabriqué à la demande selon votre géométrie et votre matériau. Transmettez-nous le matériau, l'angle de chanfrein, la zone de chanfreinage, le revêtement et la longueur totale visés : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.
