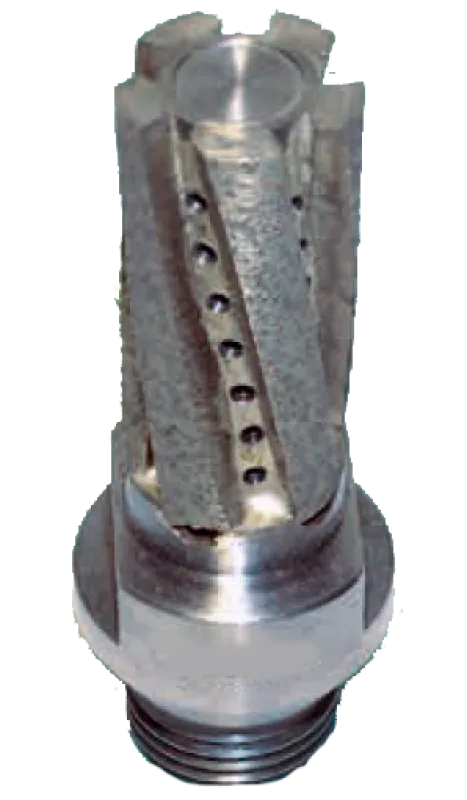

Fraise diamant à segment métallique — usinage du verre, de la pierre et du béton en laboratoire
Fraise diamant à segment métallique pour l'usinage du verre, de la pierre ou du béton en laboratoire.
Chaque fraise est fabriquée sur mesure : Ø de 10 à 22 mm, 3 à 5 segments selon le diamètre, largeur de 28 à 41 mm et raccord R1/2.
Ses segments sont frittés dans une matrice métallique : l'outil est durable et encaisse un usinage soutenu. Outil étudié à la demande selon votre géométrie et votre matériau : prix sur demande.
Fraise diamant à segment métallique pour l'usinage du verre, de la pierre ou du béton en laboratoire.
Chaque fraise est fabriquée sur mesure : Ø de 10 à 22 mm, 3 à 5 segments selon le diamètre, largeur de 28 à 41 mm et raccord R1/2.
Ses segments sont frittés dans une matrice métallique : l'outil est durable et encaisse un usinage soutenu. Outil étudié à la demande selon votre géométrie et votre matériau : prix sur demande.
Fraise diamant à segment métallique pour l'usinage de précision
Fraise à segments diamantés frittés, fabriquée sur mesure pour usiner le verre, la pierre et le béton en laboratoire — du Ø 10 au Ø 22 mm, raccord R1/2.
- Matériaux : Verre, pierre, béton
- Segments : 3 à 5 selon le Ø
- Raccord : R1/2
- Machine : Table de carottage de laboratoire
Usiner le verre, la pierre et le béton sans abîmer l'échantillon
La fraise diamant à segment métallique est un outil d'usinage pour les laboratoires d'essais, les centres techniques et les industriels du verre. Ses segments diamantés sont frittés dans une matrice métallique : les grains de diamant sont noyés dans le liant, pas déposés en surface.
Le nombre de segments suit le diamètre : 3 segments sur le Ø 10 mm, 4 sur les Ø 12, 16 et 22 mm, 5 sur le Ø 20 mm.
Bon à savoir : cette fraise est un outil de laboratoire, pas un outil de chantier. Pour percer ou usiner le carrelage sur un chantier, ce sont nos outils diamantés de chantier qui s'imposent, avec un tout autre raccord et une tout autre géométrie.
Applications recommandées
- l'usinage d'échantillons de verre ;
- l'usinage d'échantillons de pierre ;
- l'usinage d'échantillons de béton ;
- les essais en laboratoire et en centre technique, sur table de carottage.

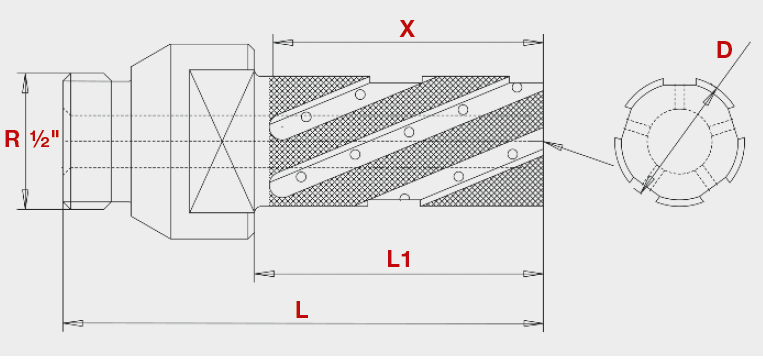

Le plan coté de la fraise à segment métallique
Le plan ci-dessous reprend les repères à préciser au devis ; la vue en bout montre la disposition des segments diamantés autour du corps.
- R 1/2" : le raccord fileté de la fraise ;
- D : le diamètre de la fraise ;
- X : la longueur de la partie diamantée ;
- L1 : la longueur utile ; L : la longueur totale, raccord compris.
Quelles cotes indiquer pour votre fraise ?
La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont des plages, pas un modèle unique. Le tableau de cotes complet, diamètre par diamètre, figure plus bas sur cette page.
| Repère | Désignation | Plage de fabrication |
|---|---|---|
| D | Ø de la fraise | 10 à 22 mm |
| – | Nombre de segments | 3 à 5 selon le Ø |
| – | Largeur | 28 à 41 mm selon le Ø |
| X, L1, L | Longueurs | À préciser au devis |
| R 1/2" | Raccord | R1/2 sur toute la gamme |
Liant métallique fritté ou dépôt électrolytique ?
Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.
Liant métallique fritté
Celui de cette fraise : les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.
Dépôt électrolytique
Une couche unique de diamants est fixée par galvanisation : plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.
Cette fraise existe aussi en version fraise diamant à dépôt électrolytique : diamètres plus petits (Ø 4 à 10 mm), profils sphère, cône ou broche, pour le rainurage et l'alésage avec liquide de refroidissement.
Après l'usinage : chanfrein et finition des bords
En amont, l'échantillon se prélève à la couronne diamant à paroi fine. Après l'usinage, les arêtes se chanfreinent avec les outils de chanfreinage à liant métallique ou leur version à dépôt électrolytique, puis les chants se reprennent à la fraise diamant pour usinage des bords et se finissent à la fraise diamant de finition des bords droits.
Côté machines, cet outil se monte par son raccord R1/2 sur une table de carottage de laboratoire ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.
Matériau fragile, profil fin ?
Pour le rainurage et l'alésage en profil sphère, cône ou broche, c'est la version à dépôt électrolytique qu'il faut regarder.
Voir la fraise à dépôt électrolytiqueUne fraise étudiée et fabriquée à la demande
Chaque fraise est étudiée et fabriquée à la demande selon votre géométrie et votre matériau. Transmettez-nous le matériau à usiner, le Ø visé, la longueur diamantée et la longueur totale disponible sur votre machine : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.
Devis et conseil technique : utilisez le bouton de demande d'information de cette page pour nous transmettre vos cotes et votre matériau.
📋 Tarifs et disponibilités
| Référence | Dispo | Quantité | Prix | Commander |
|---|---|---|---|---|
| FRAISE |
Sur commande (délai à confirmer)
Délai de livraison estimé : Sur commande (délai à confirmer)
|
|
Prix sur demande
|
