Fraise diamant pour bords droits — usinage, ponçage et finition des bords du verre en laboratoire

Fraise diamant pour bords droits pour l'usinage, le ponçage et la finition des bords du verre en laboratoire.

Chaque fraise est fabriquée sur mesure : verre de 4, 6 ou 10 mm, Ø 18 ou 25 mm, largeur de 12 ou 16 mm et raccord R1/2.

Outil étudié à la demande selon votre verre et la finition attendue : prix sur demande.

Choisir votre référence

HT
Nos Services
🔒
Paiement sécurisé
CB / Virement
🚚
Livraison
France / Europe / Monde
🎧
Support pro
5 jours sur 7

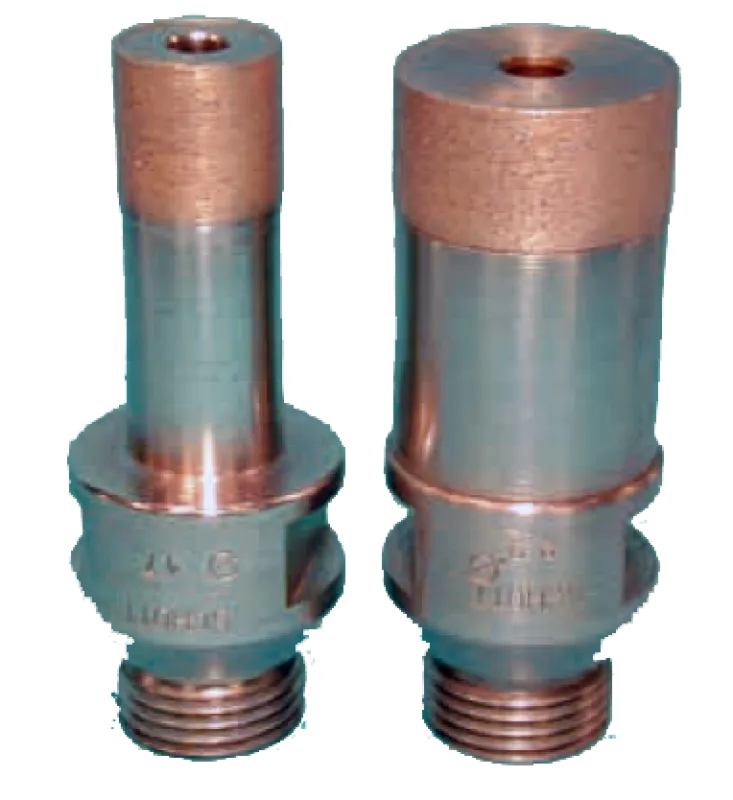

Fraise diamant pour l'usinage et la finition des bords droits du verre

Fraise à partie diamantée cylindrique, fabriquée sur mesure pour usiner, poncer et finir les bords droits du verre — verre de 4 à 10 mm, Ø 18 ou 25 mm, raccord R1/2.

  • Matériau : Verre de 4 à 10 mm
  • Profil : Bords droits
  • Raccord : R1/2
  • Machine : Broche à raccord R1/2

Poncer et finir un chant droit sur le verre

La fraise diamant pour bords droits reprend le chant d'une pièce de verre après découpe : usinage, ponçage puis finition, pour un bord droit et net.

Le tableau de cotes donne 5 combinaisons : verre de 4, 6 ou 10 mm d'épaisseur, Ø 18 ou 25 mm, largeur de 12 ou 16 mm, toujours avec un raccord R1/2.

ℹ️

Bon à savoir : cette fraise est un outil de laboratoire et d'atelier verrier, pas un outil de chantier. Pour reprendre le carrelage sur un chantier, ce sont nos outils diamantés de chantier qui s'imposent, avec un tout autre raccord et une tout autre géométrie.

Applications recommandées

  • l'usinage des bords droits du verre ;
  • le ponçage et le finissage des chants ;
  • le verre de 4, 6 ou 10 mm d'épaisseur ;
  • la préparation d'échantillons en laboratoire.

Le plan coté de la fraise pour bords droits

Le plan ci-dessous reprend les repères à préciser au devis.

Plan coté d'une fraise diamant pour bords droits : raccord R1/2, diamètre D, longueur diamantée X, longueurs L2 et L1, longueur totale L
  • R 1/2" : le raccord fileté de la fraise ;
  • D : le diamètre de la partie diamantée ;
  • X : la longueur de la partie diamantée ;
  • L2 et L1 : les longueurs du corps sous le raccord ; L : la longueur totale, raccord compris.

Quelles cotes indiquer pour votre fraise ?

La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont celles du tableau de cotes, qui figure plus bas sur cette page.

RepèreDésignationPlage de fabrication
–Épaisseur du verre4, 6 ou 10 mm
–ProfilBords droits
DØ18 ou 25 mm
–Largeur12 ou 16 mm
X, L1, L2, LLongueursÀ préciser au devis
R 1/2"RaccordR1/2 sur toute la gamme

Liant métallique fritté ou dépôt électrolytique ?

Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.

Liant métallique fritté

Les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.

Dépôt électrolytique

Une couche unique de diamants est fixée par galvanisation : plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.

Pour cette fraise, la technologie de diamant est choisie à l'étude, selon le verre et la finition attendue. Plusieurs outils de la gamme existent dans les deux versions — les fraises diamant à segment métallique et à dépôt électrolytique, comme les outils de chanfreinage à liant métallique et à dépôt électrolytique.

La finition, dernière étape après carottage, chanfrein et usinage des bords

En amont, l'échantillon se prélève à la couronne diamant à paroi fine, et le trou se perce et s'ébavure en une passe à la couronne diamant avec chanfrein ; les arêtes se chanfreinent avec les outils de chanfreinage. Pour un bord arrondi ou en trapèze, c'est la fraise diamant pour usinage des bords ; pour un bord à rainure, la meule diamant pour usinage des bords.

Côté machines, cet outil se monte par son raccord R1/2 sur une table de carottage de laboratoire ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.

Bord arrondi ou en trapèze ?

Pour donner un profil arrondi ou trapèze au chant du verre, c'est la fraise d'usinage des bords profilée.

Voir la fraise pour bords profilés

Une fraise étudiée et fabriquée à la demande

Chaque fraise est étudiée et fabriquée à la demande selon votre verre et la finition attendue. Transmettez-nous l'épaisseur du verre, le Ø, la largeur et votre machine : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.

✉️

Devis et conseil technique : utilisez le bouton de demande d'information de cette page pour nous transmettre vos cotes et votre matériau.

📋 Caractéristiques techniques
Raccord Épaisseur du verre Profil Ø Largeur
R1/2 6 mm bords droits 18 mm 16 mm
R1/2 10 mm 18 mm 16 mm
R1/2 4 mm 25 mm 12 mm
R1/2 6 mm 25 mm 16 mm
R1/2 10 mm 25 mm 16 mm

📋 Tarifs et disponibilités

Référence Dispo Quantité Prix Commander
FRAISE-DIAMANT-2
Sur commande (délai à confirmer)
⚠️ Délai de livraison estimé : Sur commande (délai à confirmer)
Prix sur demande

❓ Questions fréquentes

Sur quel matériau travaille cette fraise ? +

Elle est étudiée pour les bords du verre : verre de 4, 6 ou 10 mm d'épaisseur au tableau de cotes.

Quel profil de bord donne cette fraise ? +

Un bord droit. Pour un bord arrondi ou en trapèze, voir la fraise diamant pour usinage des bords ; pour un bord à rainure, la meule diamant pour usinage des bords.

Quelles cotes sont réalisables ? +

Ø 18 ou 25 mm, largeur de 12 ou 16 mm, pour un verre de 4, 6 ou 10 mm, avec un raccord R1/2. Une autre épaisseur de verre se demande au devis.

Liant métallique ou dépôt électrolytique ? +

La technologie de diamant de cette fraise est choisie à l'étude, selon le verre et la finition attendue : le liant métallique fritté est durable et se ré-affûte, le dépôt électrolytique est plus agressif et reproduit des profils fins.

Sur quelle machine monter cette fraise ? +

Elle se monte par son raccord R1/2 sur une broche à raccord R1/2, comme celle d'une table de carottage de laboratoire. Précisez votre machine dans la demande de devis.

Quel est le délai de fabrication ? +

Il n'y a pas de stock sur cette gamme : chaque fraise est lancée en fabrication à la demande. Le délai dépend des cotes et du verre ; il vous est confirmé avec le devis.

Quelles informations transmettre pour obtenir un devis ? +

Indiquez-nous l'épaisseur du verre, le profil de bord voulu, le Ø et la largeur, ainsi que votre machine. Un plan ou un croquis coté accélère l'étude.
