Meule diamant pour usinage des bords — rainure simple ou double sur le verre en laboratoire
Meule diamant pour usinage des bords du verre, à rainure unique ou à double rainure.
Chaque meule est fabriquée sur mesure : verre de 4 à 15 mm, Ø de 100 à 175 mm, largeur de 10 à 20 mm et alésage 22 mm.
Outil étudié à la demande selon votre verre et votre machine : prix sur demande.
Meule diamant à rainure pour l'usinage des bords du verre
Meule à jante diamantée rainurée, fabriquée sur mesure pour usiner les bords du verre de 4 à 15 mm — Ø 100 à 175 mm, alésage 22 mm.
- Matériau : Verre de 4 à 15 mm
- Profil : Rainure unique ou double
- Alésage : 22 mm
- Ø : 100 à 175 mm
Usiner le bord du verre dans la rainure de la meule

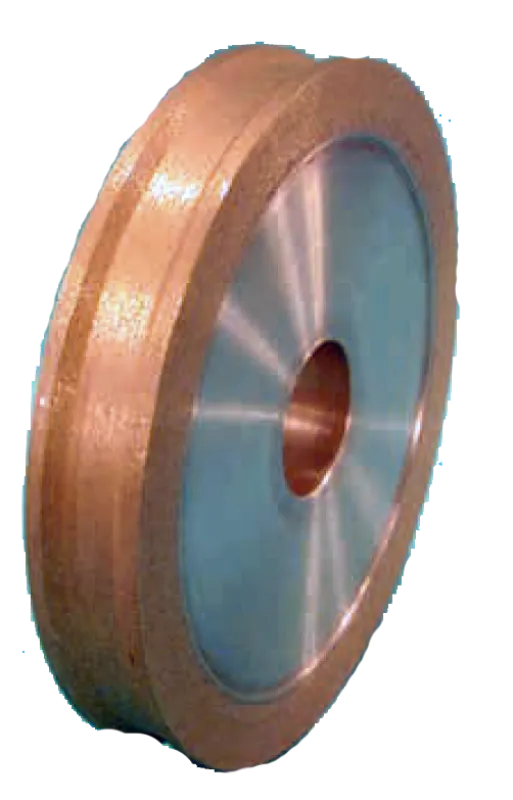

La meule diamant pour usinage des bords porte une jante diamantée rainurée : le chant du verre s'usine dans la rainure, qui lui donne sa forme. La meule se fabrique à rainure unique ou à double rainure.
Le tableau de cotes couvre le verre de 4 à 15 mm d'épaisseur (4, 5, 6, 8, 10, 12 et 15 mm), pour un Ø de 100 à 175 mm, une largeur de 10 à 20 mm selon l'épaisseur et le profil, et un alésage de 22 mm.
Bon à savoir : cette meule est un outil de laboratoire et d'atelier verrier, pas un disque de chantier. Pour couper ou meuler le carrelage sur un chantier, ce sont nos disques diamant qui s'imposent, avec une tout autre géométrie.
Applications recommandées
- l'usinage des bords du verre ;
- le verre de 4 à 15 mm d'épaisseur ;
- les profils à rainure unique ou à double rainure ;
- la préparation d'échantillons en laboratoire.
Les repères du tableau de cotes de la meule
Pas de plan coté pour cette meule : ce sont les colonnes du tableau de cotes qui la définissent.
- Alésage : le diamètre du trou central, 22 mm ;
- Épaisseur du verre : l'épaisseur de la pièce à usiner, qui fixe la rainure ;
- Profil : à rainure unique ou à double rainure ;
- Ø et largeur : le diamètre extérieur et la largeur de la jante.
Quelles cotes indiquer pour votre meule ?
La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont des plages, pas un modèle unique. Le tableau de cotes complet, épaisseur par épaisseur, figure plus bas sur cette page.
| Repère | Désignation | Plage de fabrication |
|---|---|---|
| – | Épaisseur du verre | 4 à 15 mm |
| – | Profil | Rainure unique ou double |
| Ø | Ø extérieur | 100 à 175 mm |
| – | Largeur | 10 à 20 mm |
| – | Alésage | 22 mm |
Liant métallique fritté ou dépôt électrolytique ?
Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.
Liant métallique fritté
Les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.
Dépôt électrolytique
Une couche unique de diamants est fixée par galvanisation : plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.
Pour cette meule, la technologie de diamant est choisie à l'étude, selon le verre et la finition attendue. Plusieurs outils de la gamme existent dans les deux versions — les fraises diamant à segment métallique et à dépôt électrolytique, comme les outils de chanfreinage à liant métallique et à dépôt électrolytique.
Après l'usinage des bords : la finition
En amont, l'échantillon se prélève à la couronne diamant à paroi fine, et le trou se perce et s'ébavure en une passe à la couronne diamant avec chanfrein ; les arêtes se chanfreinent avec les outils de chanfreinage. Pour un bord arrondi ou en trapèze à la fraise, c'est la fraise diamant pour usinage des bords. Pour un bord droit poncé et fini, la fraise diamant de finition des bords droits prend le relais.
Côté machines, cette meule se monte par son alésage de 22 mm sur l'arbre de votre machine ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.
Bord droit, ponçage, finition ?
Pour poncer et finir un chant droit, c'est la fraise diamant pour bords droits.
Voir la fraise pour bords droitsUne meule étudiée et fabriquée à la demande
Chaque meule est étudiée et fabriquée à la demande selon votre verre et votre machine. Transmettez-nous l'épaisseur du verre, le profil (rainure unique ou double), le Ø, la largeur et votre machine : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.
Devis et conseil technique : utilisez le bouton de demande d'information de cette page pour nous transmettre vos cotes et votre matériau.
📋 Tarifs et disponibilités
| Référence | Dispo | Quantité | Prix | Commander |
|---|---|---|---|---|
| MEULE-DIAMANT-2 |
Sur commande (délai à confirmer)
Délai de livraison estimé : Sur commande (délai à confirmer)
|
|
Prix sur demande
|
