Fraise diamant à dépôt électrolytique — rainurage et alésage du verre, de la pierre et du béton en laboratoire
Fraise diamant à dépôt électrolytique pour le rainurage et l'alésage du verre, de la pierre ou du béton en laboratoire.
Chaque fraise est fabriquée sur mesure : Ø de 4 à 10 mm, 1 à 3 segments, largeur de 5 à 40 mm, profil sphère, cône ou broche et raccord R1/2.
Elle travaille avec liquide de refroidissement. Outil étudié à la demande selon votre géométrie et votre matériau : prix sur demande.
Fraise diamant à dépôt électrolytique pour le rainurage et l'alésage
Fraise à couche de diamants galvanisée, fabriquée sur mesure pour rainurer et aléser le verre, la pierre et le béton en laboratoire — du Ø 4 au Ø 10 mm, raccord R1/2.
- Matériaux : Verre, pierre, béton
- Profil : Sphère, cône ou broche
- Raccord : R1/2
- Machine : Table de carottage de laboratoire
Rainurer et aléser le verre, la pierre et le béton
La fraise diamant à dépôt électrolytique est l'outil de rainurage et d'alésage des petits diamètres en laboratoire. Une couche unique de diamants est fixée par galvanisation sur le corps : la coupe est agressive et l'outil reproduit des profils fins.
Trois profils sont réalisables : sphère, cône ou broche, avec 1 à 3 segments. La fraise travaille avec liquide de refroidissement.
Bon à savoir : cette fraise est un outil de laboratoire, pas un outil de chantier. Pour percer ou usiner le carrelage sur un chantier, ce sont nos outils diamantés de chantier qui s'imposent, avec un tout autre raccord et une tout autre géométrie.
Applications recommandées
- le rainurage d'échantillons de verre, de pierre ou de béton ;
- l'alésage de petits diamètres, du Ø 4 au Ø 10 mm ;
- les profils sphère, cône ou broche ;
- les essais en laboratoire et en centre technique, sur table de carottage, avec liquide de refroidissement.

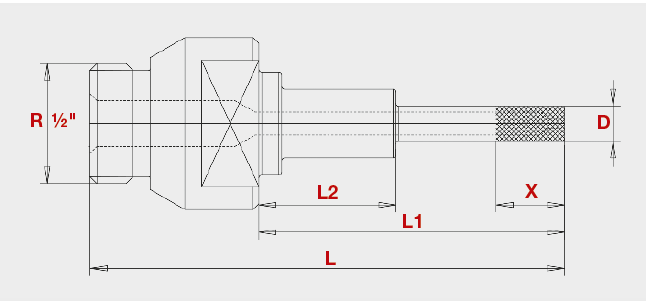

Le plan coté de la fraise à dépôt électrolytique
Le plan ci-dessous reprend les repères à préciser au devis.
- R 1/2" : le raccord fileté de la fraise ;
- D : le diamètre de la partie diamantée ;
- X : la longueur de la partie diamantée ;
- L2 et L1 : les longueurs du corps sous le raccord ; L : la longueur totale, raccord compris.
Quelles cotes indiquer pour votre fraise ?
La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont des plages, pas un modèle unique. Le tableau de cotes figure plus bas sur cette page.
| Repère | Désignation | Plage de fabrication |
|---|---|---|
| D | Ø de la fraise | 4 à 10 mm |
| – | Nombre de segments | 1 à 3 |
| – | Largeur | 5 à 40 mm |
| – | Profil | Sphère, cône ou broche |
| X, L1, L2, L | Longueurs | À préciser au devis |
| R 1/2" | Raccord | R1/2 sur toute la gamme |
Liant métallique fritté ou dépôt électrolytique ?
Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.
Liant métallique fritté
Les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.
Dépôt électrolytique
Celui de cette fraise : une couche unique de diamants est fixée par galvanisation. Plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.
Cette fraise existe aussi en version fraise diamant à segment métallique : diamètres plus grands (Ø 10 à 22 mm), 3 à 5 segments frittés, pour un usinage soutenu.
Après le rainurage : chanfrein et finition des bords
En amont, l'échantillon se prélève à la couronne diamant à paroi fine. Après le rainurage ou l'alésage, les arêtes se chanfreinent avec les outils de chanfreinage à dépôt électrolytique ou leur version à liant métallique, puis les chants se reprennent à la fraise diamant pour usinage des bords et se finissent à la fraise diamant de finition des bords droits.
Côté machines, cet outil se monte par son raccord R1/2 sur une table de carottage de laboratoire ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.
Usinage soutenu, plus grand diamètre ?
Au-delà du Ø 10 mm, ou pour enlever davantage de matière, la fraise à segment métallique prend le relais.
Voir la fraise à segment métalliqueUne fraise étudiée et fabriquée à la demande
Chaque fraise est étudiée et fabriquée à la demande selon votre géométrie et votre matériau. Transmettez-nous le matériau à usiner, l'opération (rainurage ou alésage), le profil, le Ø et la longueur diamantée visés : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.
Devis et conseil technique : utilisez le bouton de demande d'information de cette page pour nous transmettre vos cotes et votre matériau.
📋 Tarifs et disponibilités
| Référence | Dispo | Quantité | Prix | Commander |
|---|---|---|---|---|
| FRAISE-EELCTRO |
Sur commande (délai à confirmer)
Délai de livraison estimé : Sur commande (délai à confirmer)
|
|
Prix sur demande
|
