Couronne diamant avec chanfrein — perçage et ébavurage du verre, de la pierre et du béton en laboratoire

Couronne diamant avec chanfrein : percer et ébavurer en une passe

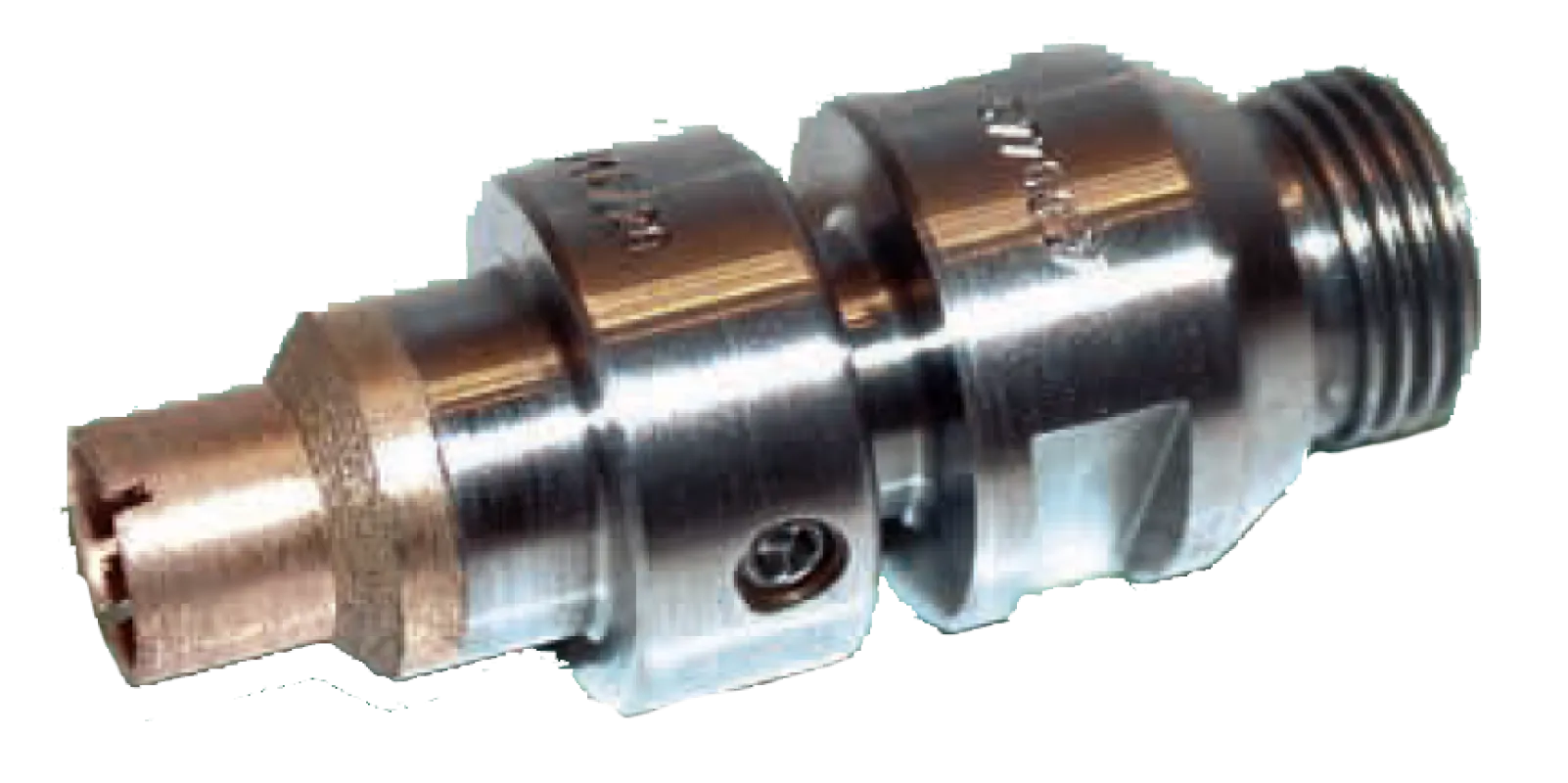

Couronne à liant métallique avec chanfreineur, fabriquée sur mesure pour percer et chanfreiner le verre, la pierre et le béton dans la même descente — Ø jusqu'à 150 mm, raccord R1/2.

• Matériaux : Verre, pierre, béton
• Angle : 1° à 180°
• Raccord : R1/2
• Machine : Table de carottage de laboratoire

Percer et ébavurer le trou dans la même descente

La couronne diamant avec chanfrein associe une couronne de perçage à liant métallique et un chanfreineur : elle réalise deux opérations en une, le perçage et l'ébavurage du trou. Elle est indispensable pour le noyage des têtes de vis, par exemple.

Le Ø intérieur part de 3 mm, le Ø extérieur va jusqu'à 150 mm, la profondeur d'alésage de 3 à 50 mm et l'angle de chanfrein de 1° à 180°. Le revêtement diamanté se choisit fermé, fendu ou segmenté.

Applications recommandées

• le perçage et l'ébavurage du trou en une passe, dans le verre, la pierre ou le béton ;
• le noyage des têtes de vis ;
• les trous chanfreinés sur échantillons d'essais ;
• les essais en laboratoire et en centre technique, sur table de carottage.

Le plan coté de la couronne avec chanfrein

Le plan ci-dessous reprend les repères utilisés dans le tableau de cotes de la fiche.

• R 1/2" : le raccord fileté de la couronne ;
• D1 et D : les diamètres intérieur et extérieur de la partie diamantée ;
• L1 : la profondeur d'alésage ; X : la longueur de la partie diamantée ;
• L : la longueur totale, raccord compris.

Quelles cotes indiquer pour votre couronne ?

La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont des plages, pas un modèle unique. Le tableau de cotes figure plus bas sur cette page.

Liant métallique fritté ou dépôt électrolytique ?

Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.

Liant métallique fritté

Celui de cette couronne avec chanfrein : les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.

Dépôt électrolytique

Une couche unique de diamants est fixée par galvanisation : plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.

Plusieurs outils de la gamme existent dans les deux versions — c'est le cas des outils de chanfreinage à liant métallique et de leur version à dépôt électrolytique, comme des fraises diamant à segment métallique et des fraises diamant à dépôt électrolytique.

Après le perçage chanfreiné : usinage et finition des bords

Pour un simple prélèvement de carotte, sans chanfrein, la couronne diamant à paroi fine suffit. Pour chanfreiner une arête existante, ce sont les outils de chanfreinage. Les chants de l'échantillon se reprennent ensuite à la fraise diamant pour usinage des bords ou à la meule diamant pour usinage des bords, et se finissent à la fraise diamant de finition des bords droits.

Côté machines, cet outil se monte par son raccord R1/2 sur une table de carottage de laboratoire ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.

Une couronne étudiée et fabriquée à la demande

Chaque couronne est étudiée et fabriquée à la demande selon votre géométrie et votre matériau. Transmettez-nous le matériau à percer, les Ø intérieur et extérieur, la profondeur d'alésage et l'angle de chanfrein visés : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.
