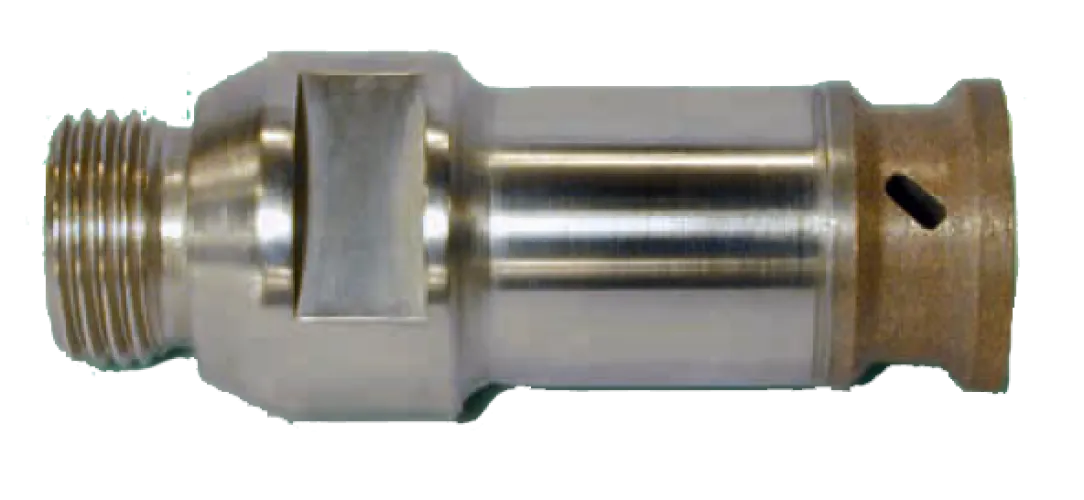

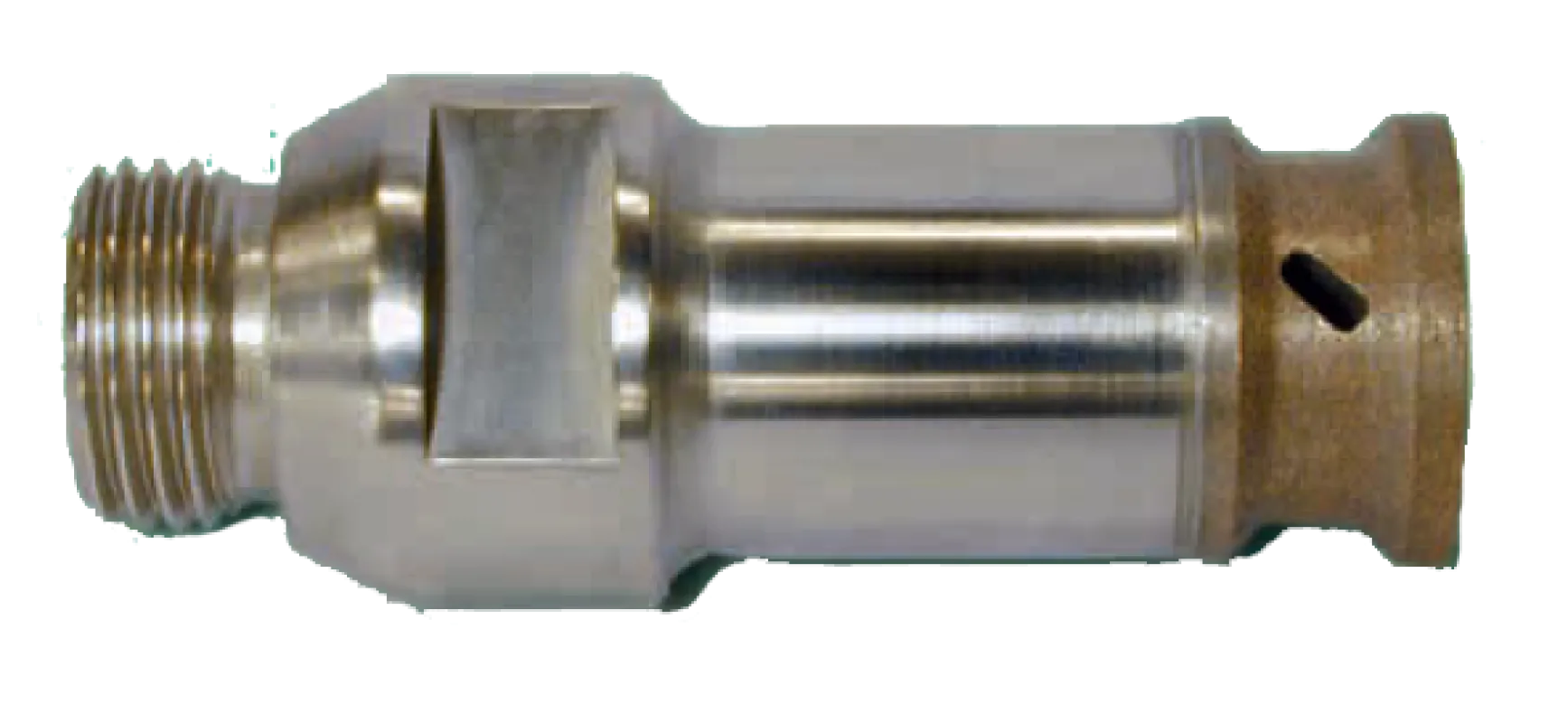

Fraise diamant pour usinage des bords — profil arrondi ou trapèze sur le verre en laboratoire

Fraise diamant pour usinage des bords pour donner un profil arrondi ou en trapèze aux bords du verre en laboratoire.

Chaque fraise est fabriquée sur mesure : verre de 4, 6 ou 10 mm, Ø 18 ou 25 mm, largeur de 12 ou 16 mm et raccord R1/2.

Outil étudié à la demande selon votre verre et le profil attendu : prix sur demande.

Choisir votre référence

HT
Nos Services
🔒
Paiement sécurisé
CB / Virement
🚚
Livraison
France / Europe / Monde
🎧
Support pro
5 jours sur 7

Fraise diamant pour l'usinage des bords du verre en profil arrondi ou trapèze

Fraise à gorge diamantée, fabriquée sur mesure pour façonner le bord du verre en profil arrondi ou trapèze — verre de 4 à 10 mm, Ø 18 ou 25 mm, raccord R1/2.

  • Matériau : Verre de 4 à 10 mm
  • Profil : Arrondi ou trapèze
  • Raccord : R1/2
  • Machine : Broche à raccord R1/2

Donner un profil au chant du verre

La fraise diamant pour usinage des bords façonne le chant d'une pièce de verre après découpe. Sa partie diamantée en gorge donne au bord un profil arrondi ou en trapèze, selon la forme fabriquée.

Le tableau de cotes donne 5 combinaisons : verre de 4, 6 ou 10 mm d'épaisseur, Ø 18 ou 25 mm, largeur de 12 ou 16 mm, toujours avec un raccord R1/2.

ℹ️

Bon à savoir : cette fraise est un outil de laboratoire et d'atelier verrier, pas un outil de chantier. Pour reprendre le carrelage sur un chantier, ce sont nos outils diamantés de chantier qui s'imposent, avec un tout autre raccord et une tout autre géométrie.

Applications recommandées

  • l'usinage des bords du verre en profil arrondi ;
  • l'usinage des bords en profil trapèze ;
  • le verre de 4, 6 ou 10 mm d'épaisseur ;
  • la préparation d'échantillons en laboratoire.

Le plan coté de la fraise pour usinage des bords

Le plan ci-dessous reprend les repères à préciser au devis ; la coupe montre la gorge diamantée qui forme le profil du bord.

Plan coté d'une fraise diamant pour usinage des bords : raccord R1/2, diamètre D, largeur de la gorge diamantée X, longueur L1, longueur totale L
  • R 1/2" : le raccord fileté de la fraise ;
  • D : le diamètre de la partie diamantée ;
  • X : la longueur de la partie diamantée ;
  • L1 : la longueur sous le corps ; L : la longueur totale, raccord compris.

Quelles cotes indiquer pour votre fraise ?

La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont celles du tableau de cotes, qui figure plus bas sur cette page.

RepèreDésignationPlage de fabrication
–Épaisseur du verre4, 6 ou 10 mm
–ProfilArrondi ou trapèze
DØ18 ou 25 mm
–Largeur12 ou 16 mm
X, L1, LLongueursÀ préciser au devis
R 1/2"RaccordR1/2 sur toute la gamme

Liant métallique fritté ou dépôt électrolytique ?

Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.

Liant métallique fritté

Les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.

Dépôt électrolytique

Une couche unique de diamants est fixée par galvanisation : plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.

Pour cette fraise, la technologie de diamant est choisie à l'étude, selon le verre et le profil attendu. Plusieurs outils de la gamme existent dans les deux versions — les fraises diamant à segment métallique et à dépôt électrolytique, comme les outils de chanfreinage à liant métallique et à dépôt électrolytique.

Après l'usinage des bords : la finition

En amont, l'échantillon se prélève à la couronne diamant à paroi fine, et le trou se perce et s'ébavure en une passe à la couronne diamant avec chanfrein ; les arêtes se chanfreinent avec les outils de chanfreinage. Pour un bord à rainure, c'est la meule diamant pour usinage des bords. Pour un bord droit poncé et fini, la fraise diamant de finition des bords droits prend le relais.

Côté machines, cet outil se monte par son raccord R1/2 sur une table de carottage de laboratoire ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.

Bord droit, ponçage, finition ?

Pour poncer et finir un chant droit, c'est la fraise diamant pour bords droits.

Voir la fraise pour bords droits

Une fraise étudiée et fabriquée à la demande

Chaque fraise est étudiée et fabriquée à la demande selon votre verre et le profil attendu. Transmettez-nous l'épaisseur du verre, le profil (arrondi ou trapèze), le Ø, la largeur et votre machine : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.

✉️

Devis et conseil technique : utilisez le bouton de demande d'information de cette page pour nous transmettre vos cotes et votre matériau.

📋 Caractéristiques techniques
Raccord Épaisseur du verre Profil Ø Largeur
R1/2 6 mm
  • bords arrondis
  • bords trapèze
18 mm 16 mm
R1/2 10 mm 18 mm 16 mm
R1/2 4 mm 25 mm 12 mm
R1/2 6 mm 25 mm 16 mm
R1/2 10 mm 25 mm 16 mm

📋 Tarifs et disponibilités

Référence Dispo Quantité Prix Commander
FRAISE-DIAMANT-3
Sur commande (délai à confirmer)
⚠️ Délai de livraison estimé : Sur commande (délai à confirmer)
Prix sur demande

❓ Questions fréquentes

Sur quel matériau travaille cette fraise ? +

Elle est étudiée pour les bords du verre : verre de 4, 6 ou 10 mm d'épaisseur au tableau de cotes.

Quels profils de bord sont réalisables ? +

Deux profils : arrondi ou en trapèze. Pour un bord droit poncé et fini, voir la fraise diamant de finition des bords droits ; pour un bord à rainure, la meule diamant pour usinage des bords.

Quelles cotes sont réalisables ? +

Ø 18 ou 25 mm, largeur de 12 ou 16 mm, pour un verre de 4, 6 ou 10 mm, avec un raccord R1/2. Une autre épaisseur de verre se demande au devis.

Liant métallique ou dépôt électrolytique ? +

La technologie de diamant de cette fraise est choisie à l'étude, selon le verre et la finition attendue : le liant métallique fritté est durable et se ré-affûte, le dépôt électrolytique est plus agressif et reproduit des profils fins.

Sur quelle machine monter cette fraise ? +

Elle se monte par son raccord R1/2 sur une broche à raccord R1/2, comme celle d'une table de carottage de laboratoire. Précisez votre machine dans la demande de devis.

Quel est le délai de fabrication ? +

Il n'y a pas de stock sur cette gamme : chaque fraise est lancée en fabrication à la demande. Le délai dépend des cotes et du verre ; il vous est confirmé avec le devis.

Quelles informations transmettre pour obtenir un devis ? +

Indiquez-nous l'épaisseur du verre, le profil de bord voulu, le Ø et la largeur, ainsi que votre machine. Un plan ou un croquis coté accélère l'étude.
