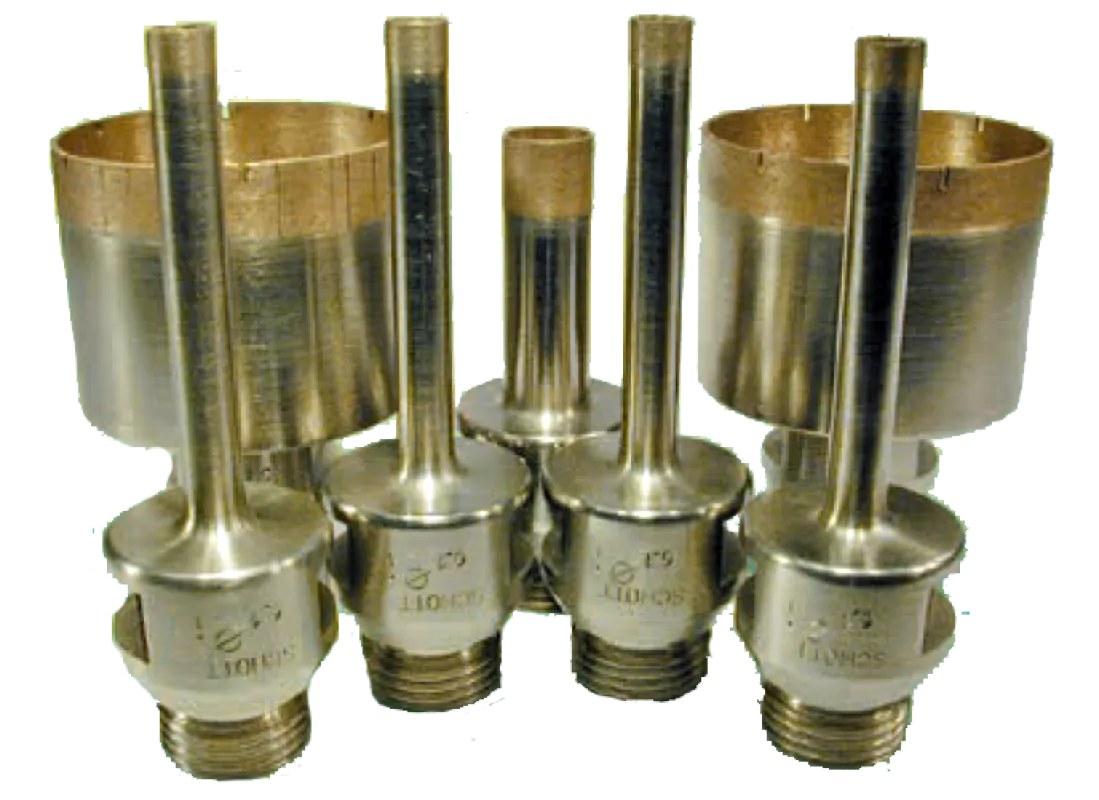

Couronne diamant à paroi fine — carottage du verre, de la pierre et du béton en laboratoire
Couronne diamant à paroi fine (segment fin) pour le carottage de précision du verre, de la pierre ou du béton en laboratoire.
Chaque couronne est fabriquée sur mesure : Ø extérieur de 3 à 100 mm, paroi de 1 mm (2 mm à partir du Ø 60), raccord R1/2 et carottage utile jusqu'à 250 mm selon le diamètre.
Sa paroi fine limite la perte de matière et l'échauffement de l'échantillon. Outil étudié à la demande selon votre géométrie et votre matériau : prix sur demande.
Couronne diamant à paroi fine pour le carottage de précision
Couronne de carottage à segment fin, fabriquée sur mesure pour prélever des carottes nettes dans le verre, la pierre et le béton — du Ø 3 au Ø 100 mm, raccord R1/2.
- Matériaux : Verre, pierre, béton
- Paroi : 1 mm jusqu'au Ø 50, 2 mm à partir du Ø 60
- Raccord : R1/2
- Machine : Table de carottage de laboratoire
Carotter le verre, la pierre et le béton sans casser l'échantillon
La couronne diamant à paroi fine est l'outil de prélèvement des laboratoires d'essais, des centres techniques et des industriels du verre et de la céramique. Son segment fin attaque le matériau sur une largeur réduite : le trait de coupe est étroit, la perte de matière et l'échauffement de l'échantillon restent limités, ce qui compte sur un matériau fragile comme le verre.
La paroi ne fait que 1 mm d'épaisseur jusqu'au Ø 50 mm, et 2 mm à partir du Ø 60 mm. C'est cette épaisseur réduite qui définit la « paroi fine » de la gamme.
Bon à savoir : cette couronne est un outil de laboratoire, pas un outil de chantier. Pour carotter ou percer le carrelage sur un chantier, ce sont les couronnes diamantées de carottage béton et céramique qui s'imposent, avec un tout autre raccord et une tout autre géométrie.
Applications recommandées
- le prélèvement de carottes dans le verre ;
- le carottage d'échantillons de pierre ;
- le carottage d'échantillons de béton ;
- les essais en laboratoire et en centre technique, sur table de carottage.

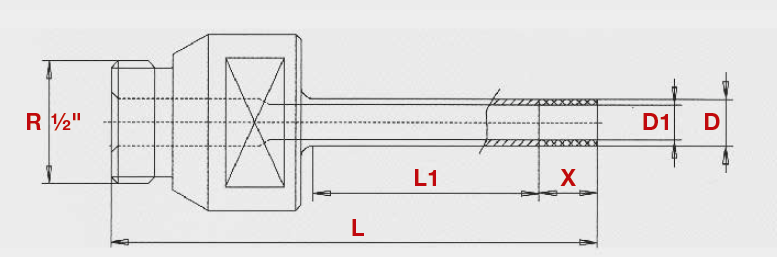

Le plan coté de la couronne à paroi fine
Le plan ci-dessous reprend les repères utilisés dans le tableau de cotes de la fiche. Pour le devis, ce sont le Ø extérieur, l'épaisseur de paroi, la longueur de carottage utile et le raccord qui définissent votre couronne.
- R 1/2" : le raccord fileté de la couronne ;
- D : le diamètre extérieur du corps diamanté ; l'épaisseur de paroi (1 ou 2 mm) le sépare du diamètre intérieur D1 ;
- L1 : la longueur de carottage utile.
Quelles cotes indiquer pour votre couronne ?
La gamme est une gamme de fabrication sur mesure : les valeurs ci-dessous sont des plages, pas un modèle unique. Le tableau de cotes complet, diamètre par diamètre, figure plus bas sur cette page.
| Repère | Désignation | Plage de fabrication |
|---|---|---|
| D | Ø extérieur | 3 à 100 mm |
| – | Épaisseur de paroi | 1 mm jusqu'au Ø 50, 2 mm à partir du Ø 60 |
| L1 | Longueur de carottage utile | Jusqu'à 250 mm selon le Ø |
| R 1/2" | Raccord | R1/2 sur toute la gamme |
Liant métallique fritté ou dépôt électrolytique ?
Deux technologies cohabitent dans notre gamme d'outils diamant de laboratoire.
Liant métallique fritté
Celui de cette couronne à paroi fine : les grains de diamant sont noyés dans une matrice métallique. L'outil est durable, se ré-affûte et encaisse un usinage soutenu.
Dépôt électrolytique
Une couche unique de diamants est fixée par galvanisation : plus agressif, il reproduit des profils fins et convient aux matériaux les plus fragiles.
Plusieurs outils de la gamme existent dans les deux versions — c'est le cas des fraises diamant à segment métallique et des fraises diamant à dépôt électrolytique, comme des outils de chanfreinage à liant métallique et de leur version à dépôt électrolytique.
Après le carottage : chanfrein et finition des bords
Si le trou doit être ébavuré ou recevoir une tête de vis, la couronne diamant avec chanfrein perce et chanfreine dans la même passe — deux opérations en une. Pour reprendre les chants de l'échantillon après découpe, la fraise diamant pour usinage des bords et la meule diamant pour usinage des bords du verre assurent la finition.
Côté machines, cette couronne se monte sur une table de carottage de laboratoire ; le guide de la table de carottage et le guide carottage et découpe en laboratoire détaillent le poste de travail complet. Toute la gamme est visible dans notre rayon Laboratoire.
Percer et ébavurer en une passe ?
Quand le trou doit être chanfreiné dans la foulée — noyage d'une tête de vis, par exemple — la couronne diamant avec chanfrein réalise les deux opérations en une seule descente.
Voir la couronne avec chanfreinUne couronne étudiée et fabriquée à la demande
Chaque couronne est étudiée et fabriquée à la demande selon votre géométrie et votre matériau. Transmettez-nous le matériau à carotter, le Ø extérieur visé, l'épaisseur de paroi et la longueur de carottage utile dont vous avez besoin : nous revenons vers vous avec une proposition chiffrée et le délai de fabrication correspondant.
Devis et conseil technique : utilisez le bouton de demande d'information de cette page pour nous transmettre vos cotes et votre matériau.
📋 Tarifs et disponibilités
| Référence | Dispo | Quantité | Prix | Commander |
|---|---|---|---|---|
| CL-M-015 |
Sur commande
Délai de livraison estimé : Sur commande
|
|
Prix sur demande
|
