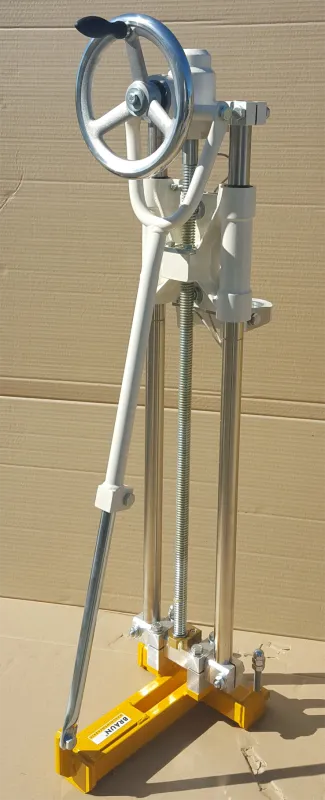

Double colonne : carotter debout, à pression constante
Sur une colonne simple, l’opérateur travaille souvent penché, la manivelle à hauteur de genou. Le bâti BBD1W place la descente par volant à hauteur d’homme : position de carottage confortable, pression constante sans se baisser.
La double colonne supprime par ailleurs la torsion résiduelle d’un fût unique : le forage reste dans l’axe sur toute la course de 600 mm, avec une longueur utile de couronne de 540 mm. Un joint racleur protège les colonnes des boues de forage.
Inclinaison négative : carotter vers le haut comme vers le bas
La plupart des bâtis s’inclinent de 0 à 45°. Celui de la PRO-BBD1 couvre -30 à +45° : la colonne bascule des deux côtés de la verticale.
C’est ce qui permet de traiter des percements en contre-pente — évacuations remontantes, réservations sous dalle, sorties inclinées vers l’extérieur — sans avoir à recomposer la fixation ni à improviser un calage.
Applications recommandées
Béton armé
Granit
Asphalte- réservations de ventilation, climatisation et sanitaire ;
- passages de gaines et de canalisations en second œuvre technique ;
- percements en contre-pente, grâce à l’inclinaison négative ;
- entretien industriel et interventions de maintenance en site occupé.
Le carottage diamant travaille sans choc et sans vibrations sur la structure : c’est le mode opératoire des réservations à proximité d’armatures.

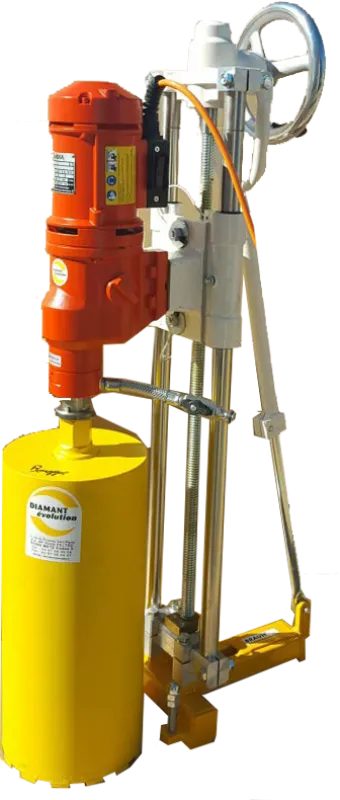

Le moteur DK32 : 3 200 W et 3 vitesses sur 220 V
Le moteur de carottage DK32 délivre 3 200 W sur une simple prise 220 V, avec 3 vitesses de rotation — 230, 480 et 720 tr/min. La vitesse se choisit au diamètre monté : 720 tr/min sur une petite couronne, 230 tr/min et couple maximal sur le Ø 250 mm.
- embrayage mécanique à friction contre les blocages sur armature ;
- carter en fonte d’aluminium ;

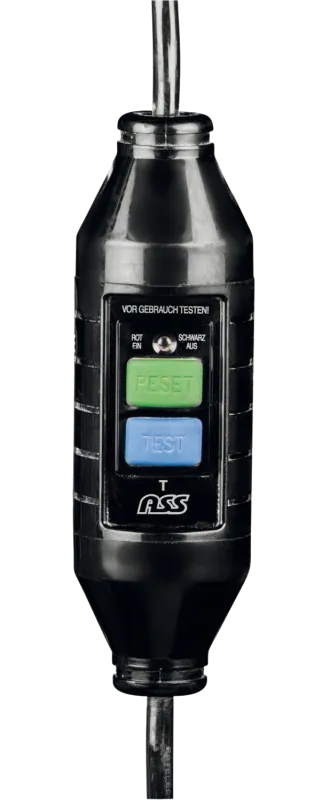

- protection différentielle PRCD 30 mA intégrée ;
- emmanchement 1"1/4 + R1/2 ;
- contrôle aisé du débit d’eau.
Où se situe la PRO-BBD1 dans la gamme double colonne ?
| Machine | Bâti | Course utile | Ø de carottage |
|---|---|---|---|
| PRO-BBD1 — cette fiche | BBD1W — 13 kg | 600 mm | 55 à 250 mm |
| PRO-BBD2 | BBD2W — 22 kg | 660 à 1 200 mm | 80 à 500 mm |
| PRO-BBD4 | BBD4W — 39 kg | 860 à 1 500 mm | jusqu’à 600 mm |
| PRO-BBD6 | BBD6W — 49 kg | 760 à 1 500 mm | jusqu’à 1 000 mm |
Sur une plage de diamètre comparable, le poste PC350 sur colonne simple est une alternative plus économique, sans la position de travail debout ni l’inclinaison négative. Toute la famille est réunie sur la page carotteuse sur colonne.
