Pourquoi un bâti double colonne au-delà du Ø 500 mm ?
Une colonne unique convient tant que le couple reste modéré. Au-delà du Ø 500 mm, la couronne développe un bras de levier tel que la moindre flexion de la colonne se traduit par un carottage qui vrille et une couronne qui coince.

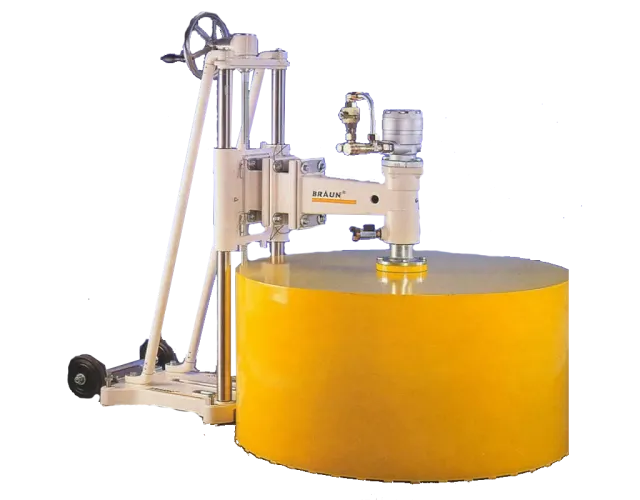

Le bâti BBD6W répond par une double colonne en tubes d’acier poli, des douilles de guidage résistantes à l’usure et un socle en fonte d’aluminium. Ses 49 kg ne sont pas un défaut : c’est la masse qui encaisse le couple d’un Ø 900 mm.
Deux motorisations, deux plafonds de diamètre
Le bâti est le même ; c’est la motorisation qui fixe la plage de travail et le type de chantier.
| Référence | Motorisation | Vitesses | Ø de carottage |
|---|---|---|---|
| PRO-BBD6-01 | SR75 — 7 500 W / 380 V électrique | 9 vitesses | 150 à 900 mm |
| PRO-BBD6-02 | Moteur hydraulique | — | jusqu’à 1 000 mm |
La version électrique SR75 demande du triphasé 380 V — donc un raccordement ou un groupe adapté. La version hydraulique s’affranchit du réseau électrique et pousse au Ø 1 000 mm : c’est la solution des chantiers de génie civil et des percements hors bâtiment.
9 vitesses de rotation sur la version électrique : c’est ce qu’exige une plage allant de Ø 150 à 900 mm, où la vitesse périphérique correcte varie d’un facteur six entre les deux extrêmes.
Applications recommandées
Béton armé
Béton
Asphalte- traversées de grand diamètre en génie civil : collecteurs, réseaux, gaines principales ;
- ouvertures par carottages jointifs — trémies, passages de canalisations, réservations hors gabarit ;
- percements profonds dans les voiles et radiers épais, avec une course utile jusqu’à 1 500 mm ;
- chantiers de réhabilitation lourde et travaux publics.
Le guide carottage grand diamètre détaille les contraintes propres à ces percements — fixation, refroidissement, extraction de la carotte.
Où se situe la PRO-BBD6 dans la gamme double colonne ?
| Machine | Bâti | Course utile | Ø de carottage |
|---|---|---|---|
| PRO-BBD1 | BBD1W — 13 kg | 600 mm | 55 à 250 mm |
| PRO-BBD2 | BBD2W — 22 kg | 660 à 1 200 mm | 80 à 500 mm |
| PRO-BBD4 | BBD4W — 39 kg | 860 à 1 500 mm | jusqu’à 600 mm |
| PRO-BBD6 — cette fiche | BBD6W — 49 kg | 760 à 1 500 mm | jusqu’à 1 000 mm |
Pour des percements profonds sur une seule descente, les bâtis BBZ offrent une course utile de 2 000 mm. Toute la famille est réunie sur la page carotteuse sur colonne.
Fixation, couronnes et allonges
À ces diamètres, la fixation devient le point critique du poste. L’embase se cheville sur le support : voyez la cheville à frapper, les tiges et accessoires de fixation de bâti, et le guide comment fixer une carotteuse.
L’emmanchement est en 1"1/4. La longueur utile de couronne admissible va jusqu’à 1 440 mm selon la version de bâti ; pour aller au-delà, ou pour rattraper un décalage, il faut une tige allonge de carottage.
