Comment fixer une carotteuse : les 4 modes de fixation
1. Introduction : pourquoi bien fixer sa carotteuse ?
La fixation du bâti de carotteuse est une étape fondamentale qui conditionne directement la précision du trou, la sécurité de l'opérateur et la durée de vie de la couronne diamant.
Un bâti mal fixé entraîne des vibrations qui provoquent une usure prématurée des segments, un trou ovalisé et un risque de blocage de la couronne dans le matériau.
Il existe quatre modes de fixation adaptés à chaque configuration de chantier : par cheville, par ventouse, par étai et sans cheville (système KMAX).
2. Fixation par cheville — La méthode de référence
La fixation par cheville est la méthode la plus sûre et la plus précise. Elle est recommandée pour tous les carottages verticaux, horizontaux ou inclinés dès que le matériau le permet.
Principe de fonctionnement
- Réaliser un trou pilote à l'aide d'une perceuse équipée d'une mèche carbure au diamètre de la cheville.
- Insérer une cheville d'expansion (cheville à frapper) dans le trou réalisé.
- Fixer le pied du bâti sur la cheville à l'aide du boulon de serrage.
- Vérifier la verticalité ou l'horizontalité du bâti à l'aide d'un niveau à bulle avant de commencer le carottage.
Avantages
- Stabilité maximale, même pour les grands diamètres et les grandes profondeurs
- Compatible avec tous les types de bâtis (simple colonne, double colonne, sur rail)
- Recommandée pour les carottages à eau de grand diamètre
Limites
- Nécessite de réaliser un trou préalable dans le support
- Impossible sur des surfaces fragiles ou des matériaux creux
- Laisse une marque de cheville sur le support après démontage

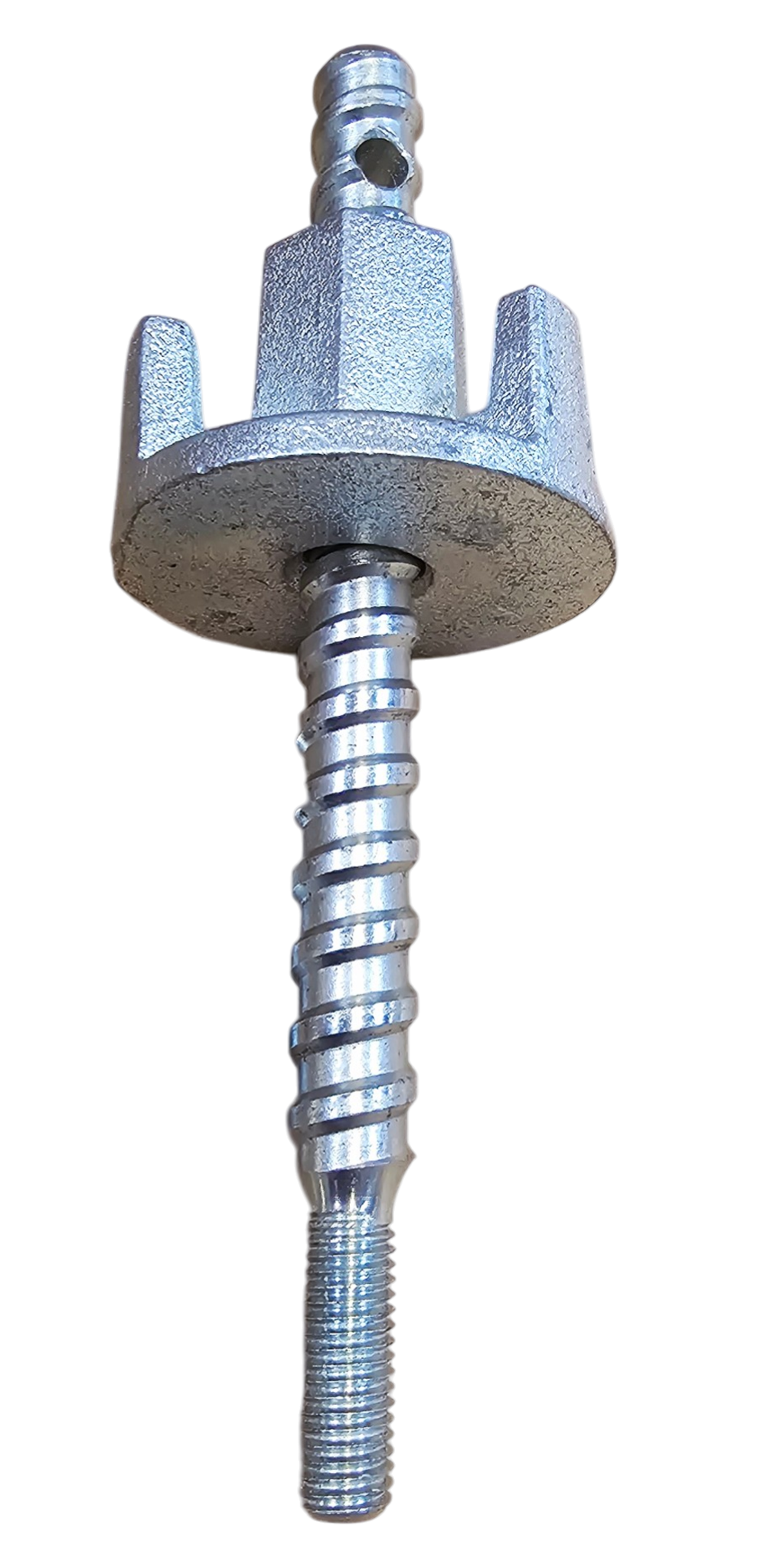

Fixation par cheville et tige arteon
- Fixation par cheville à frapper
3. Fixation sans cheville KMAX — La solution rapide
Le système KMAX est un système de fixation sans cheville qui crée un filetage dans le béton
Principe de fonctionnement
- Percer un trou Ø 14 mm
- Insérer la tige KMAX qui va crée un filetage dans le béton
- Fixer le pied du bâti avec l'écrou KMAX .
Avantages
- Pas de cheville à retirer
- Ré utilisable

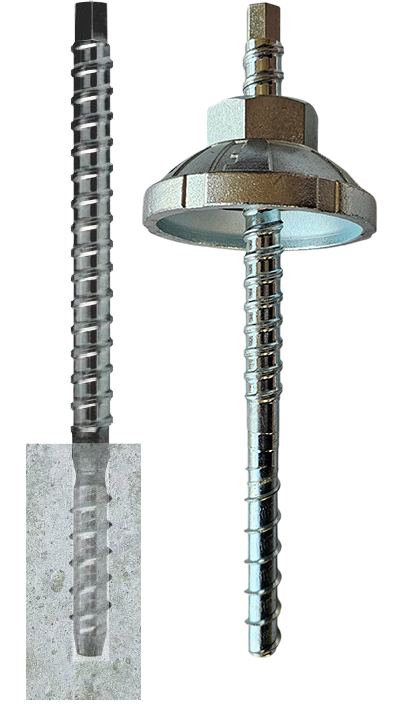

KMAX fixation sans cheville
4. Fixation par ventouse — Sans perçage préalable
La fixation par ventouse est la solution privilégiée lorsque la fixation par chevillage est impossible : carrelage, dallage, sol poli, surface de béton lissé, etc. Elle ne laisse aucune marque sur le support.
Principe de fonctionnement
- Positionner le kit ventouse (plaque ventouse + pompe à vide) sur la surface de travail.
- Actionner la pompe à vide pour créer la dépression et plaquer la ventouse sur le support.
- Vérifier la tenue de la ventouse en tirant légèrement sur le bâti avant de commencer le carottage.
- Contrôler régulièrement le niveau de dépression pendant le carottage.
Conditions d'utilisation
La ventouse ne fonctionne correctement que sur des surfaces lisses, planes et non poreuses. Elle est déconseillée sur :
- Les surfaces rugueuses ou poreuses (béton brut, parpaing)
- Les surfaces humides ou graisseuses
- Les surfaces inclinées (risque de glissement)
Avantages
- Aucun trou préalable nécessaire
- Aucune marque laissée sur le support
- Idéal pour les sols carrelés ou polis
- Montage et démontage rapides
5. Fixation par étai — La solution sans ancrage
La fixation par étai utilise un étai en aluminium qui prend appui entre le sol et le plafond (ou entre deux parois opposées) pour maintenir le bâti en position sans aucun ancrage dans le support.
Principe de fonctionnement
- Positionner le bâti de carotteuse à l'endroit souhaité.
- Fixer l'étai en aluminium entre le sol et le plafond (ou entre deux parois) en le réglant à la hauteur voulue.
- Serrer l'étai pour créer une pression de maintien suffisante pour stabiliser le bâti.
Cas d'utilisation typiques
- Carottage dans des murs en parpaing ou en brique où le chevillage est risqué
- Chantiers où ni le chevillage ni la ventouse ne sont possibles
- Travaux dans des espaces confinés avec parois opposées proches
- Carottage de petits et moyens diamètres (≤ 200 mm)
Limites
- Stabilité inférieure à la fixation par cheville
- Déconseillé pour les grands diamètres (> 200 mm)
- Nécessite deux surfaces d'appui opposées accessibles
6. Tableau comparatif des 4 modes de fixation
| Mode de fixation | Support requis | Stabilité | Diamètre max recommandé | Marque sur support |
|---|---|---|---|---|
| Cheville | Béton, pierre, maçonnerie pleine | Maximale | Illimité (selon bâti) | Oui (trou de cheville) |
| Ventouse | Surface lisse, plane, non poreuse | Bonne | Jusqu'à 350 mm | Non |
| Étai | Deux parois opposées accessibles | Moyenne | Jusqu'à 200 mm | Non |
| KMAX | Trou de carottage existant | Bonne | Selon bâti utilisé | Utilise le trou caroté |
7. Conclusion : choisir le mode de fixation adapté à son chantier
Le choix du mode de fixation dépend avant tout de la nature du support, du diamètre de carottage et des contraintes du chantier.
En règle générale :
- Privilégiez la cheville dès que le support le permet.
- Utilisez la ventouse sur les surfaces lisses sans possibilité de chevillage.
- Recourez à l'étai en dernier recours pour les petits diamètres.
- Adoptez le système KMAX pour gagner du temps sur les chantiers répétitifs.
Nos conseillers DIAMANT Evolution sont à votre disposition pour vous aider à choisir le bâti et le système de fixation les mieux adaptés à vos besoins.
