Dossier : Carottage à sec du béton et béton armé
1. Introduction
Le carottage à sec s’impose aujourd’hui comme une solution technique stratégique pour les professionnels confrontés à des contraintes d’environnement, de propreté et de logistique sur chantier.
Dans un contexte où les interventions en bâtiments occupés, en rénovation intérieure ou en zones sensibles se multiplient, la maîtrise des techniques de perçage sans eau devient un levier direct de performance opérationnelle et de rentabilité chantier.
❓ Qu’est-ce que le carottage à sec ?
Le carottage à sec est une technique de perçage circulaire au diamant réalisée sans apport d’eau pour le refroidissement de la couronne.
Contrairement au carottage à eau, cette méthode repose sur :
- L’utilisation de couronnes diamant spécifiques à sec
- Une gestion maîtrisée de l’échauffement
- Un système performant d’aspiration des poussières
- Des moteurs adaptés aux contraintes thermiques
Elle est particulièrement adaptée :
- Aux travaux en intérieur
- Aux chantiers en rénovation
- Aux environnements techniques sensibles
- Aux zones où l’utilisation d’eau est interdite ou impossible
Le carottage à sec répond ainsi aux exigences croissantes en matière de propreté, de sécurité et de maîtrise des risques d’infiltration.
❓ Pourquoi le carottage à sec suscite-t-il autant d’intérêt ?
L’intérêt pour le carottage à sec professionnel repose sur des contraintes terrain de plus en plus fréquentes.
Cette méthode permet :
- Intervention dans des zones sensibles (ERP, locaux techniques, logements occupés)
- Absence totale de gestion des eaux de refroidissement
- Réduction des risques d’infiltration et de sinistre
- Gain de temps sur l’installation et la protection du chantier
- Diminution des contraintes logistiques
Pour les entreprises du bâtiment, le carottage à sec constitue une alternative performante lorsque le carottage traditionnel à eau n’est pas techniquement envisageable.
❓ À qui s’adresse cet article ?
Cet article s’adresse directement aux professionnels du bâtiment, notamment :
- Installateurs de climatisation, de VMC, de poêles à granulés
- Électriciens
- Entreprises de rénovation intérieure
- Spécialistes du perçage et du carottage
- Responsables techniques et dirigeants d’entreprise
Il vise les acteurs souhaitant optimiser leur choix d’équipement, améliorer leur productivité chantier et sécuriser leur investissement matériel.
❓ Quel est l’objectif de cette FAQ technique ?
Nous allons analyser de manière opérationnelle :
- Comment choisir le matériel de carottage à sec adapté
- Quelles couronnes diamant privilégier selon les matériaux
- Quelles contraintes techniques anticiper (échauffement, poussières, structure)
- Comment optimiser vos performances d’exécution
- Comment améliorer votre rentabilité chantier
L’objectif est de vous fournir une vision claire, structurée et directement exploitable sur le terrain.
Carottage à sec pour pose de gaine de climatisation
Carotteuse a sec DS200 - exemple de carottage de béton armé Ø 162 mm
2. Équipement de carottage à sec
Le choix de l’équipement de carottage à sec est un facteur déterminant pour garantir la productivité chantier, la qualité de perçage et la durabilité des consommables.
Dans un cadre professionnel, l’objectif n’est pas simplement de percer, mais de :
- Optimiser le temps d’exécution
- Réduire l’usure des segments diamantés
- Sécuriser la stabilité de rotation
- Maîtriser l’échauffement
- Assurer une aspiration efficace des poussières
Un équipement sous-dimensionné ou non adapté à un usage intensif entraîne :
- Une perte de rendement
- Une usure prématurée des couronnes
- Des arrêts chantier répétés
- Une baisse de rentabilité
Pour les installateurs de climatisation, de VMC, de poêles à granulés, les électriciens et les entreprises de rénovation, l’investissement dans une carotteuse professionnelle à sec constitue un levier direct de performance.
L’analyse des différents types d’équipements permet d’identifier la solution adaptée en fonction :
- Du volume annuel de perçages
- Des diamètres travaillés
- Des matériaux rencontrés
- Des contraintes d’environnement
La section suivante détaille les principaux types d’équipements disponibles et leurs implications techniques.
3. Choix de la machine : perforateur ou carotteuse ?
Le choix du type d’équipement de carottage à sec influence directement la vitesse d’exécution, la précision de perçage et la rentabilité chantier.
À titre comparatif, percer un trou pour une prise électrique dans du béton avec perforateur peut nécessiter 4 à 5 minutes, alors qu’une carotteuse diamant avec micro-impact permet de réaliser l’opération en environ une minute.
Sur des volumes importants, ce différentiel de performance devient un levier majeur de gain de temps et d’optimisation des coûts
Le choix dépend du volume de travail, du budget disponible et du niveau d’exigence technique. Une fois l’équipement sélectionné, l’étape suivante consiste à choisir outils adaptés au matériau et au diamètre requis.

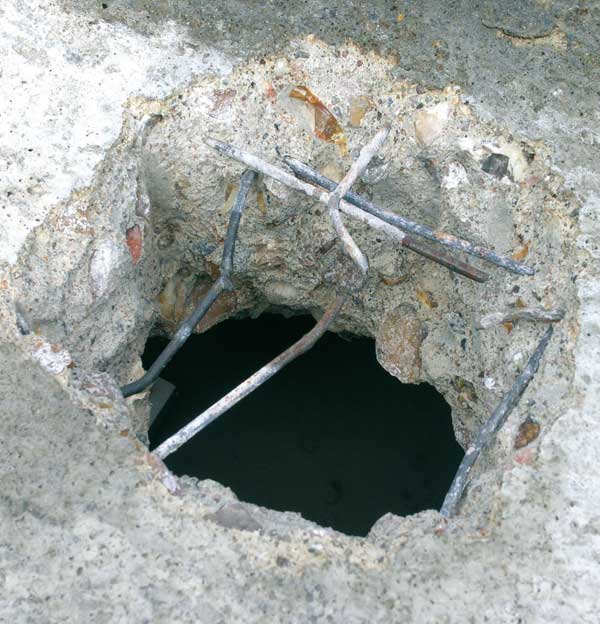

1. Perforateur (mode percussion)
- Utilisé principalement avec des segments en carbure
- Solution économique à l’achat
- Adapté aux travaux occasionnels
- Vitesse de perçage plus lente
- Finition généralement plus irrégulière

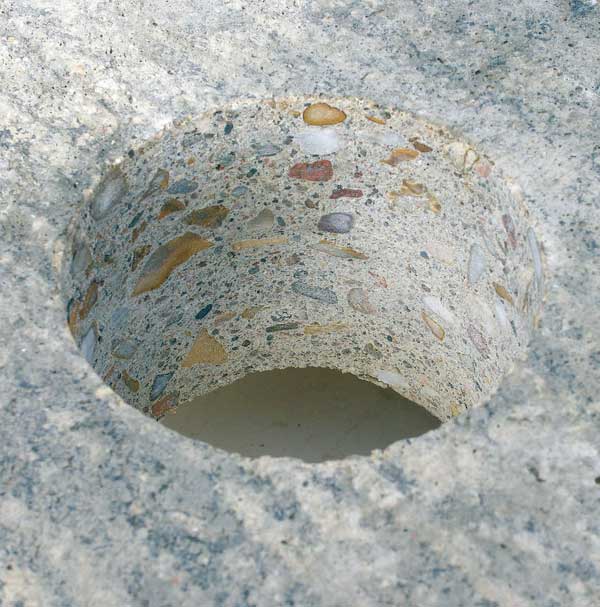

2. Carotteuse diamant à sec
- Fonctionnement en mode rotation sans impact (hors micro-impact)
- Compatible avec des segments diamantés
- Perçage plus rapide et plus précis
- Meilleure maîtrise des efforts mécaniques
- Adaptée aux usages professionnels intensifs
4. Types d'outils pour le carottage à sec
Le choix des consommables de carottage influence directement la vitesse de perçage, la qualité de coupe et la durée de vie des outils.
En pratique, deux grandes catégories sont utilisées en carottage à sec :

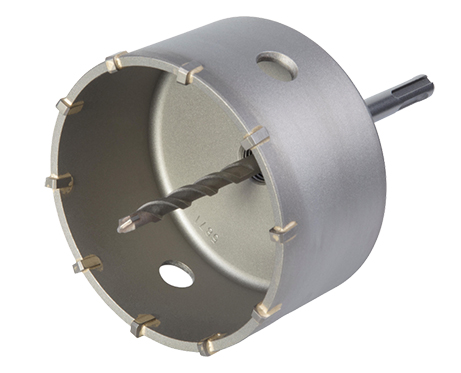

Segment carbure pour perforateur
- Utilisation avec perforateur en mode percussion
- Investissement initial réduit
- Vitesse de perçage plus lente
- Coupe plus agressive et finition moins précise
- Adapté aux travaux ponctuels ou aux matériaux peu denses
Le segment carbure constitue une solution économique, mais il génère souvent un temps de reprise plus important et une productivité inférieure sur des volumes de travail élevés.

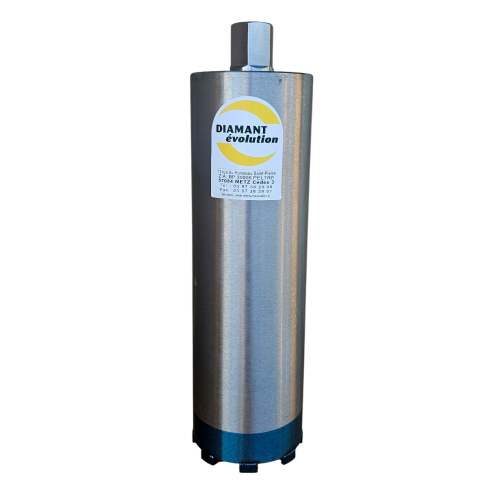

Couronne avec segment diamant pour carotteuse
- Utilisation en rotation sans percussion (hors micro-impact)
- Compatible avec carotteuse diamant à sec
- Perçage rapide et précis
- Meilleure stabilité et moins de vibrations
- Durée de vie supérieure en usage professionnel intensif
Les segments diamantés sont conçus pour percer efficacement le béton, le béton armé, la brique, le parpaing ou le béton cellulaire. Ils permettent d’optimiser la productivité chantier et de réduire le coût global par perçage.
5. Utilisation des couronnes diamantés pour le carottage à sec
Les couronnes diamantées sont équipées de segments spécialement conçus pour le carottage à sec. Ces segments diamantés sont fabriqués à partir d’un diamant sélectionné et d’un liant métallique adaptés à une utilisation avec une carotteuse équipée d’un système micro-percussion.
La micro-percussion correspond à une percussion douce comprise entre 15 000 et 30 000 coups par minute, avec un débattement très faible (inférieur à 1 mm).
Un perforateur classique ne convient pas, car :
- La percussion est trop puissante
- Le débattement est trop important
- La vitesse de rotation est généralement insuffisante
Matériaux compatibles avec une couronne diamantée à sec
- Matériaux de construction : maçonnerie, béton cellulaire, brique rouge
- Béton
- Béton armé
- Pierre calcaire tendre
Matériaux non adaptés au carottage à sec
- Pierres dures : granit, grès
- Brique réfractaire, Zac, Sic
- Acier massif
Points de vigilance lors du choix de vos outils
- La machine recommandée selon le diamètre de perçage
- Le type de raccord (généralement 1"1/4) ou la présence d’un adaptateur compatible avec votre équipement
- La gamme de matériaux pour laquelle le segment est conçu
- La plage de rotations par minute (RPM) optimale selon le matériau à carotter
- La durée de vie annoncée par le fabricant
Un segment mal adapté peut entraîner un échauffement excessif, un glaçage prématuré ou une usure accélérée. Une sélection rigoureuse garantit une meilleure performance de forage et une rentabilité chantier optimisée.
6. Exemple/Processus de carottage à sec
Une fois le matériel de carottage à sec sélectionné et les segments diamantés adaptés au matériau, il est essentiel de maîtriser le processus de forage afin d’optimiser la performance et la durabilité des consommables.
Sur chantier, vous pouvez être confronté à différentes applications nécessitant des diamètres spécifiques et des profondeurs variables.
Choix du diamètre selon l’application
- Prises électriques : 68 mm / 72 mm
- Boîtes de jonction : 82 mm
- Climatisation : 52 mm à 62 mm
- Ventilation : 102 mm à 132 mm
- Systèmes VMC : 82 mm à 132 mm
- Évacuation / égouts : 112 mm à 132 mm
- Conduites de gaz : 32 mm à 42 mm
- Hottes / extracteurs : 112 mm à 122 mm
Le diamètre et la longueur utile de la couronne doivent être définis en fonction :
- De l’épaisseur du support ( profondeur de carottage)
- Du type de matériau
- De la configuration d’installation
Pour garantir un forage efficace :
- Maintenir une vitesse de rotation adaptée
- Appliquer une pression progressive et contrôlée
- Assurer une aspiration continue des poussières
- Éviter toute surchauffe du segment
Un processus maîtrisé permet d’améliorer la vitesse de perçage, de prolonger la durée de vie des segments et de sécuriser la rentabilité chantier.
7. Choix de couronnes selon les types de travaux à réaliser
Pour intervenir efficacement sur l’ensemble des applications en appartement, maison individuelle ou rénovation intérieure, il est indispensable de disposer d’une gamme complète de Ø de couronnes diamantées.
En pratique, couvrir tous les besoins courants en carottage à sec nécessite des diamètres compris entre 52 mm et 132 mm.
- 42 mm : conduites de gaz
- 52 à 62 mm : climatisation
- 68 à 72 mm : prises électriques
- 82 mm : boîtes de jonction / VMC
- 102 à 132 mm : ventilation, évacuation, HRV / ERV
Il est essentiel de respecter les recommandations du fabricant concernant le diamètre maximal autorisé en carottage manuel à sec.
En règle générale :
- Le diamètre maximal autorisé en travail à main est souvent 82 mm
- Au-delà, l’utilisation d’un support de carottage (bâti) est recommandée
Travailler au-delà des limites prévues sans bâti peut entraîner :
- Une perte de contrôle
- Une usure prématurée des segments
- Une surcharge du moteur
- Un risque accru pour l’opérateur
Disposer des couronnes adaptés à chaque application permet d’optimiser la productivité, de sécuriser la qualité d’exécution et d’améliorer la rentabilité globale du chantier.
8. Facteurs influant sur la vitesse de perçage du béton
La vitesse de perçage du béton en carottage à sec dépend principalement du type de matériau rencontré. Tous les bétons ne présentent pas les mêmes caractéristiques mécaniques.
Deux paramètres influencent directement la performance :
- La résistance mécanique du matériau
- Son niveau d’abrasivité
Un matériau à faible résistance et fortement abrasif permet un forage manuel plus rapide, même avec des diamètres importants. À l’inverse, un matériau dense et peu abrasif ralentit significativement la progression du perçage.
Matériaux couramment rencontrés
- Plâtre
- Parpaing
- Brique silico-calcaire
- Béton cellulaire
- Brique pleine
- Béton / matériaux de construction classique ( parpaing, brique monomur, béton cellulaire,...)
- Béton armé
Chaque matériau possède un niveau de dureté et d’abrasivité spécifique, influençant directement :
- La durée de vie des segments diamantés
- La vitesse d’avancement
- La stabilité de rotation
Le béton armé reste le matériau le plus exigeant. Sa forte résistance et sa faible abrasivité rendent le carottage à sec plus lent et plus contraignant
9. Facteurs affectant la vitesse de carottage
À matériau équivalent, la vitesse de perçage du béton peut varier sensiblement selon les conditions réelles rencontrées sur chantier.
Avec le même équipement et les mêmes couronnes diamantés, vous pouvez observer des performances très différentes d’un site à un autre.
Principaux facteurs techniques
- La classe du béton (résistance à la compression)
- L’âge du béton (béton récent ou ancien)
- La présence d’armatures métalliques
- La granulométrie des agrégats
- La teneur en humidité
- L’efficacité de l’extraction des poussières
La présence d’acier d’armature ralentit fortement la progression et augmente la sollicitation thermique des segments.
Un béton ancien et fortement dosé peut présenter une densité plus élevée, ce qui réduit la vitesse d’avancement et augmente l’usure.
L’absence d’aspiration efficace favorise l’accumulation de poussière dans la zone de coupe, ce qui diminue le rendement et accélère le glaçage du segment.
Adapter le choix des segments diamantés à la classe du béton et aux conditions réelles permet d’optimiser la performance de forage et de sécuriser la rentabilité chantier.
10. Problèmes Courants de Forage et Leurs Solutions
Même avec un équipement de carottage à sec adapté et des segments diamantés correctement sélectionnés, certaines difficultés peuvent apparaître sur chantier.
Anticiper ces situations permet de limiter les arrêts, de préserver les consommables et de sécuriser la rentabilité chantier.
1. Démarrage difficile du forage
- Cause : surface dure ou irrégulière
- Solution : utiliser un centreur de couronne ou un bâti de carottage pour stabiliser l’attaque
2. Travail en environnement sans poussière autorisée
- Cause : intervention en zone occupée ou sensible
- Solution : utiliser un système performant d’aspiration des poussières couplé à un aspirateur adapté
3. Présence d’étincelles ou progression très lente
- Cause probable : présence d’armature métallique dans le béton
- Solution : réduire la pression, laisser refroidir le segment , ré aviver la couronne à l'aide d'une pierre à affuter et adapter la vitesse de rotation
4. Blocage ou arrêt brutal de l’outil
- Cause : segment colmaté par des résidus ou matériau abrasif
- Solution : ré aviver la couronne à l'aide d'une pierre à affuter pour déglacer le segment
5. Longueur de couronne insuffisante
- Cause : épaisseur du support sous-estimée
- Solution : utiliser une rallonge adaptée compatible avec le filetage (ex. 1"1/4)
L’expérience permet d’anticiper la résistance du matériau et d’ajuster la pression appliquée, la vitesse de rotation et le choix des segments pour maintenir une performance constante.
Une gestion maîtrisée des incidents de forage prolonge la durée de vie des consommables et optimise la productivité globale.
11. Conclusion
Le carottage à sec constitue aujourd’hui une solution technique performante pour les professionnels intervenant en rénovation, en bâtiment occupé ou en environnement sensible.
La maîtrise de trois éléments clés conditionne la réussite d’un chantier :
- Le choix d’un équipement adapté
- La sélection de segments diamantés appropriés
- Le respect des paramètres de vitesse, pression et aspiration
Adapter la machine au diamètre, sélectionner le bon liant selon le matériau et maîtriser le processus de forage permettent d’optimiser :
- La vitesse de perçage
- La durée de vie des consommables
- La sécurité d’intervention
- La rentabilité chantier
Investir dans du matériel de qualité et appliquer des pratiques adaptées transforme le carottage à sec en un véritable levier de performance pour votre activité.
12. Micro percussion
Le forage à impact micro-impact est une technique qui utilise une fréquence de micro-chocs comprise entre 25 000 et 40 000 impacts par minute avec une amplitude de 0,3 à 0,5 mm.
Cette méthode augmente la vitesse de forage par un facteur de 2 à 3, ce qui représente une amélioration significative.
Le forage à impact micro-impact ne consiste plus à chasser la surface, mais à fracturer la roche à un niveau microscopique.
La micro-fracturation demande moins d'énergie, ce qui contribue à l'augmentation de la vitesse de forage.
Les mèches à noyau standards ne sont pas adaptées à cette technique ; il est recommandé d'utiliser des couronnes pour cette application.
