Une machine faite pour un geste précis : l'onglet à 45°

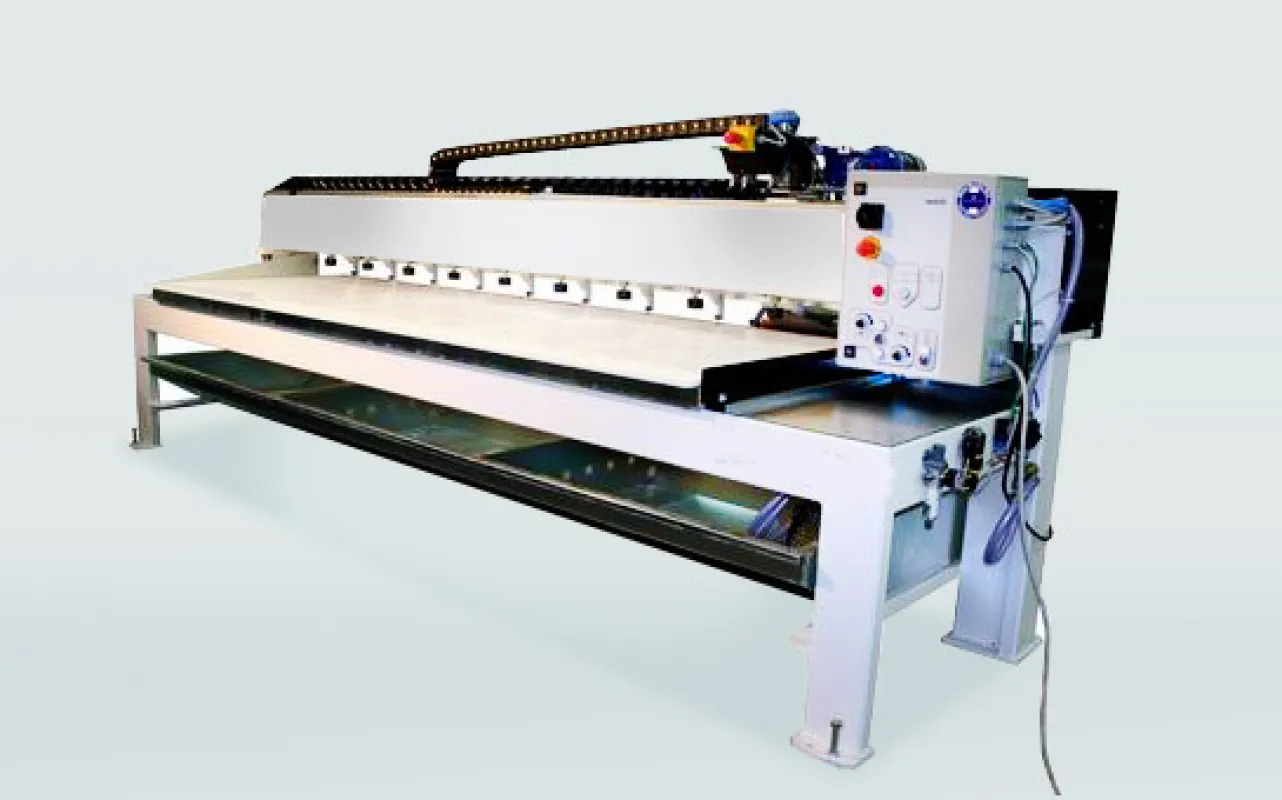

La MSA n'est pas une débiteuse polyvalente que l'on incline à l'occasion. C'est une scie d'atelier dédiée à la coupe à 45°, sur des plaques allant jusqu'à 3 300 mm.

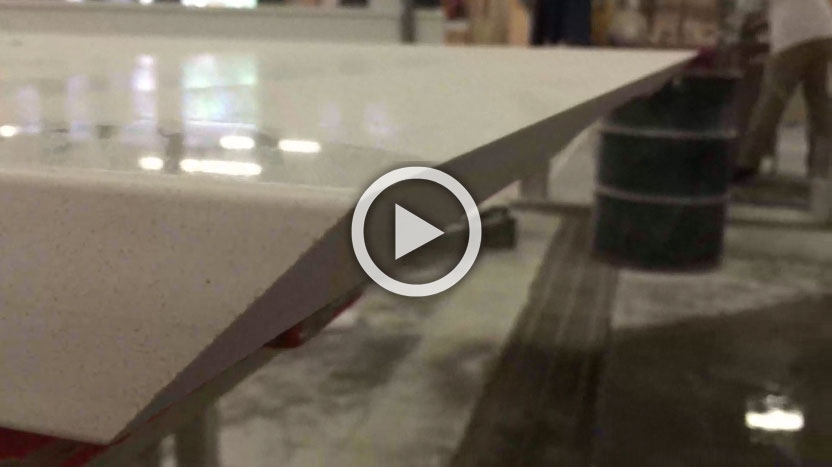

Ce geste-là est celui du collage d'angle : deux chants coupés à 45°, assemblés pour donner une arête pleine sans joint visible. C'est ce qui fait un retour de plan de travail, une joue de meuble, un habillage d'angle. Sur 3,3 mètres, la moindre variation d'angle ou de rectitude se voit à l'assemblage — d'où toute la conception de la machine.
Dix pistons pneumatiques : la pièce ne bouge pas

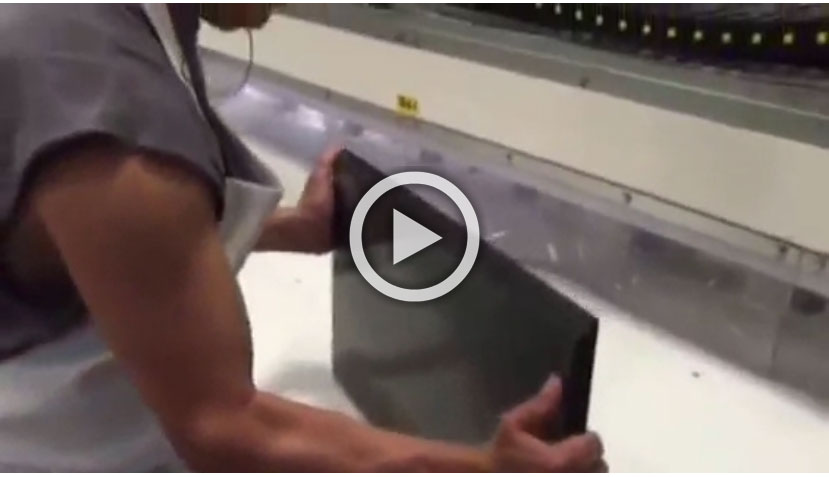

C'est le point qui distingue la MSA. La plaque est maintenue par dix pistons pneumatiques et deux butées, qui assurent un positionnement stable pendant toute la coupe.
Sur une coupe d'onglet, le disque attaque le chant en biais : il pousse la pièce latéralement. Un simple appui ne suffit pas — la plaque glisse d'un dixième et l'angle est perdu sur toute la longueur. Le bridage pneumatique verrouille la pièce avant le départ de la passe et la relâche à la fin.
La table de travail est en téflon : la plaque glisse pour être positionnée, puis reste immobile une fois bridée.

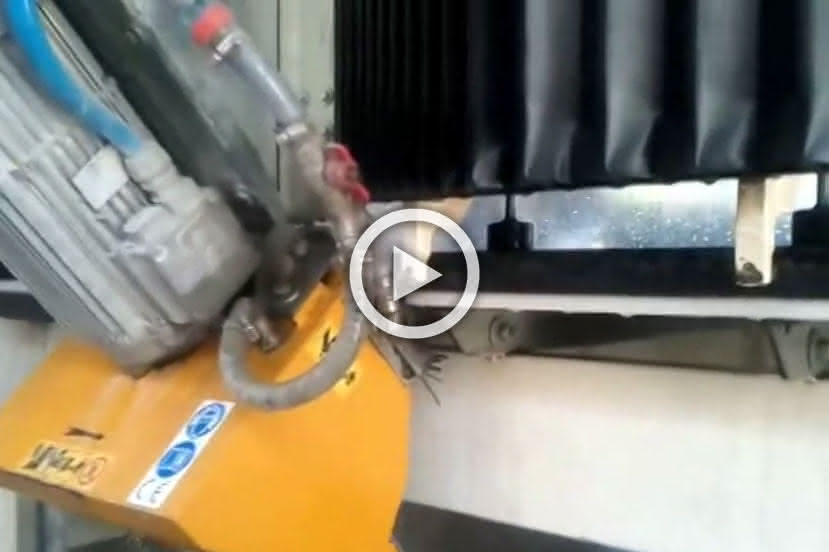

Tête motorisée à variateur, sur guides linéaires
La tête de scie est motorisée, montée sur guides linéaires, avec variateur de vitesse. La vitesse d'avance devient un réglage : on ralentit dans un granit dur, on accélère dans une pierre tendre, et la vitesse reste constante du début à la fin de la passe.
Le moteur fait 5,5 kW (7,5 HP) en 380 Volts, en 400 V / 50 Hz. La vitesse de rotation est de 2 800 tr/min sur la MSA (disque Ø 350 mm) et de 1 400 tr/min sur la MSA HT (disque Ø 450 mm). Une vitesse de rotation variable de 800 à 3 500 tr/min est disponible en option — utile quand l'atelier alterne des matériaux très différents.
Couper le granit, le marbre et la pierre à l'onglet
Granit
Marbre
Pierre naturelleLa MSA travaille sur des plaques de 10 à 50 mm d'épaisseur — 10 à 80 mm sur la version HT. C'est le format de la plaque de pierre et du plan de travail, pas celui du bloc. Elle coupe sous eau, un bac à eau avec pompe étant disponible en option.
MSA ou MSA HT : la différence tient à l'épaisseur
Les deux versions partagent la même longueur de coupe, la même table et le même moteur. Ce qui change, c'est le diamètre de disque — donc l'épaisseur de plaque admissible — et le régime de rotation qui en découle.
| Caractéristique | MSA | MSA HT |
|---|---|---|
| Longueur de coupe | 3 300 mm | 3 300 mm |
| Table de travail | 3 300 x 1 000 mm | 3 300 x 1 000 mm |
| Diamètre de disque | 350 mm | 450 mm |
| Alésage | 50 mm | 50 mm |
| Épaisseur min / max | 10 à 50 mm | 10 à 80 mm |
| Moteur | 5,5 kW (7,5 HP) / 380 V | 5,5 kW (7,5 HP) / 380 V |
| Vitesse de rotation | 2 800 tr/min | 1 400 tr/min |
| Vitesse variable (option) | 800 à 3 500 tr/min | 800 à 3 500 tr/min |
En clair : si votre matière la plus épaisse dépasse 50 mm, c'est la MSA HT qu'il faut. En dessous, la MSA standard tourne plus vite et suffit.
Structure, manutention et options
- cadre en acier, sablé et peint en céramique ; galvanisation à chaud sur demande ;
- table de travail en téflon ;
- billes directionnelles hydrauliques motorisées ou manuelles (en option) : les plaques se déplacent et se positionnent sans être soulevées ;
- table d'extension à rouleaux (en option) : l'appui de la plaque se prolonge au-delà de la table ;
- bac à eau avec pompe (en option) ;
- vitesse de rotation variable de 800 à 3 500 tr/min (en option).
Quelle débiteuse d'atelier pour quel travail ?
La MSA est une machine de finition d'arête, pas de débit de blocs. Elle vient en complément d'une débiteuse droite, rarement à sa place.
| Besoin | Machine | Repère |
|---|---|---|
| Coupe d'onglet à 45° en série, sur 3,3 m | MSA | Bridage pneumatique |
| Coupe en angle sur petits éléments | ARS | Tête pivotante -45° / +45° |
| Débit droit de tranches et de dalles | AFR-C / AFR-A / TFR-A / TFM | 1 000 à 3 300 mm |
| Coupe programmée en X, Y et Z | MBS-TS / GLD-TS | Pupitre CNC |
Pour les petits éléments coupés en angle — plinthes, margelles, chants — la débiteuse ARS à tête pivotante est plus adaptée. Pour le débit droit, voyez la débiteuse TFM ou la TFR-A. Pour la coupe programmée, la MBS-TS et la GLD-TS. Toute la gamme est réunie sur la page débiteuses d'atelier et scies sur table.
Quel disque diamant pour la débiteuse MSA ?
Un disque de Ø 350 mm sur la MSA, de Ø 450 mm sur la MSA HT, alésage 50 mm, en coupe à eau. Le disque diamant GRANIT-10 existe dans ces deux diamètres pour scie sur table, formulé pour le granit. Toute la famille est sur la page disques diamant pour granit et marbre.
Confirmez l'alésage avec nous avant de commander : la machine est documentée en alésage 50 mm, et c'est ce point qui détermine la référence exacte. En coupe d'onglet, la qualité du chant compte davantage que la vitesse d'attaque : indiquez-nous le matériau dominant, nous validons la formulation du segment avec vous.
Prix sur demande : demandez votre devis
La débiteuse MSA est vendue sur devis. La configuration change avec la version retenue (MSA ou MSA HT), les options — billes hydrauliques, table d'extension à rouleaux, bac à eau, vitesse variable — et les conditions de livraison et de mise en place.
Dites-nous l'épaisseur maximale de vos plaques, le matériau dominant, la longueur que vous devez couper à 45° et les options souhaitées : nous vous répondons avec une proposition chiffrée et le disque diamant à prévoir.
