7,5 kW et des disques jusqu'à Ø 625 mm

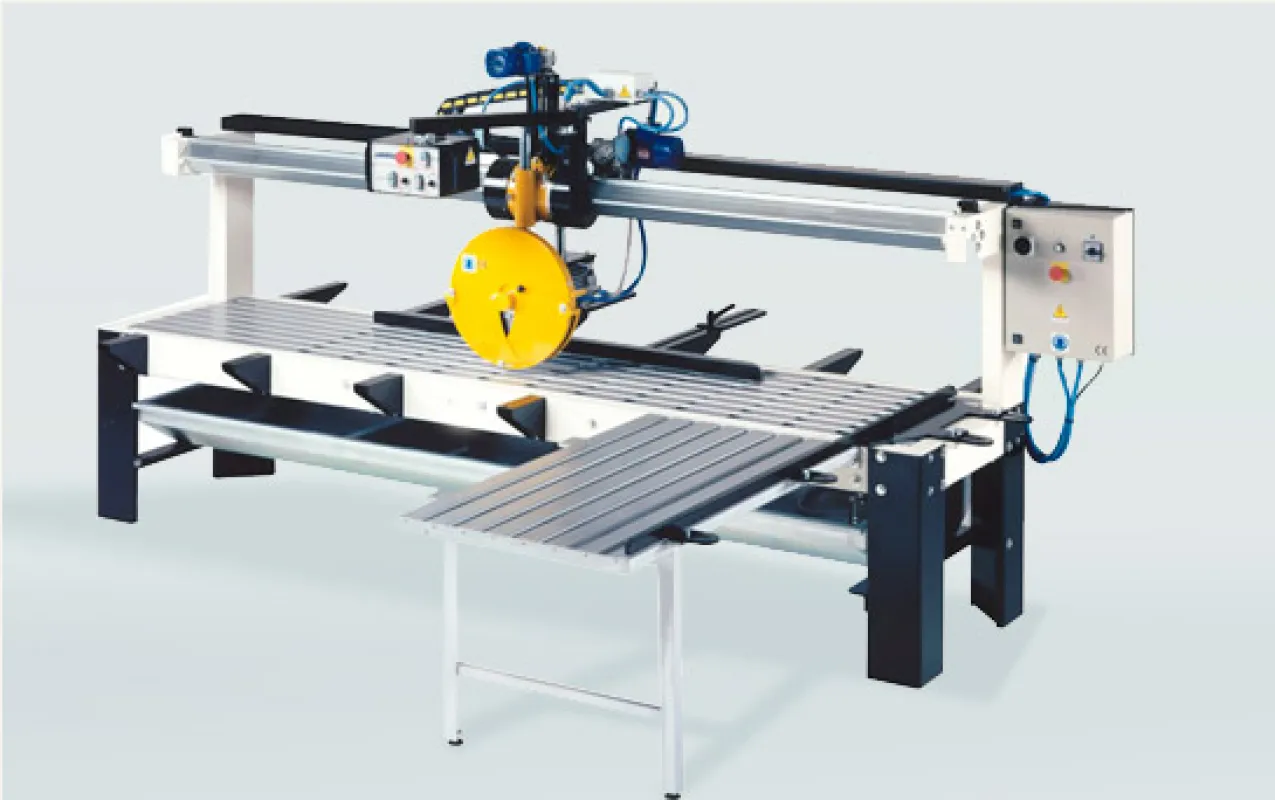

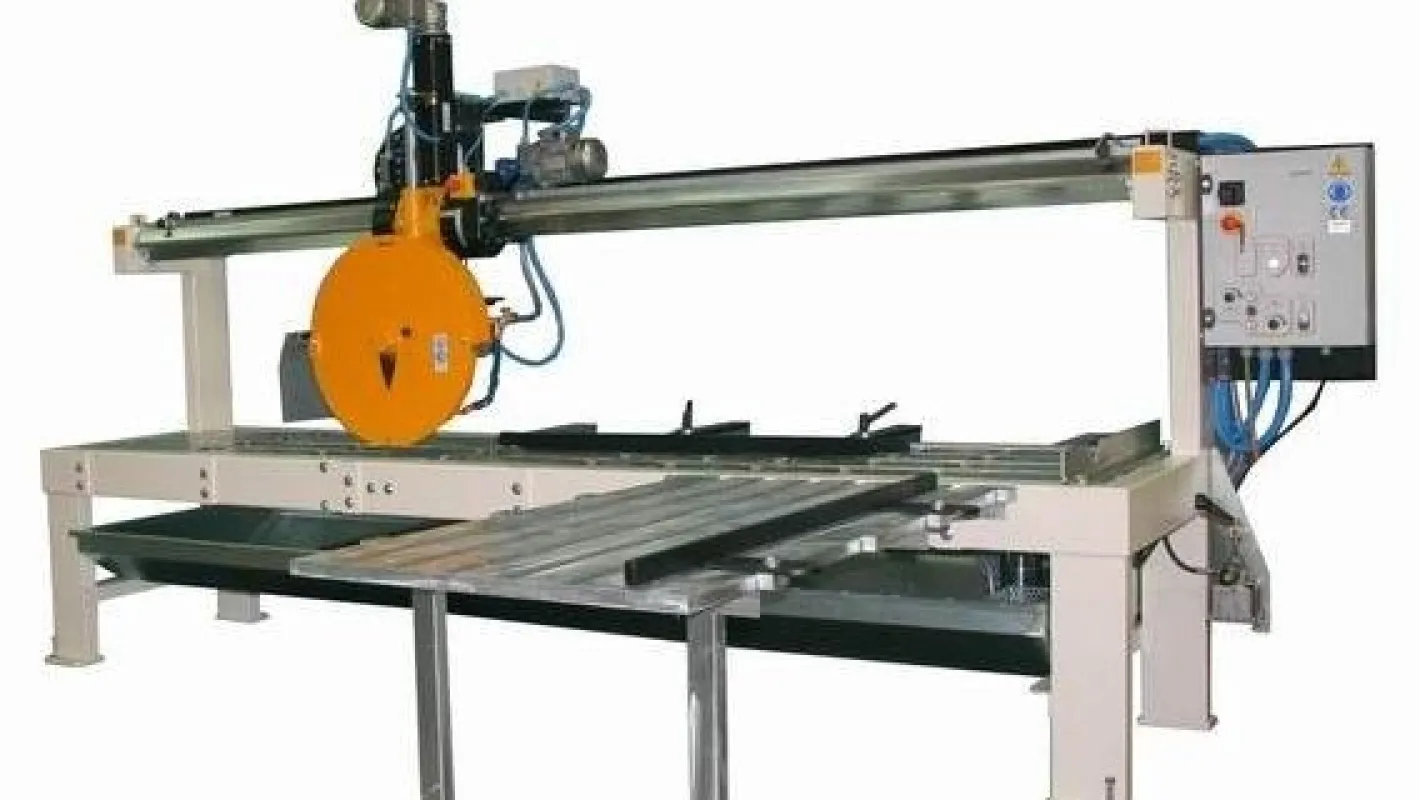

La TFM est la débiteuse droite la plus puissante de notre catalogue : 7,5 kW (10 HP) en 380 Volts, contre 2,2 kW sur les AFR-C et AFR-A, 4 kW sur la TFR-A.
Cette puissance sert un objectif précis : accepter des disques diamant de Ø 400 à 625 mm, avec un alésage de 50 mm. Le régime tombe à 1 400 tr/min — c'est normal à ce diamètre, la vitesse périphérique du segment reste dans sa plage de travail.
Tout se pilote au pupitre de commande

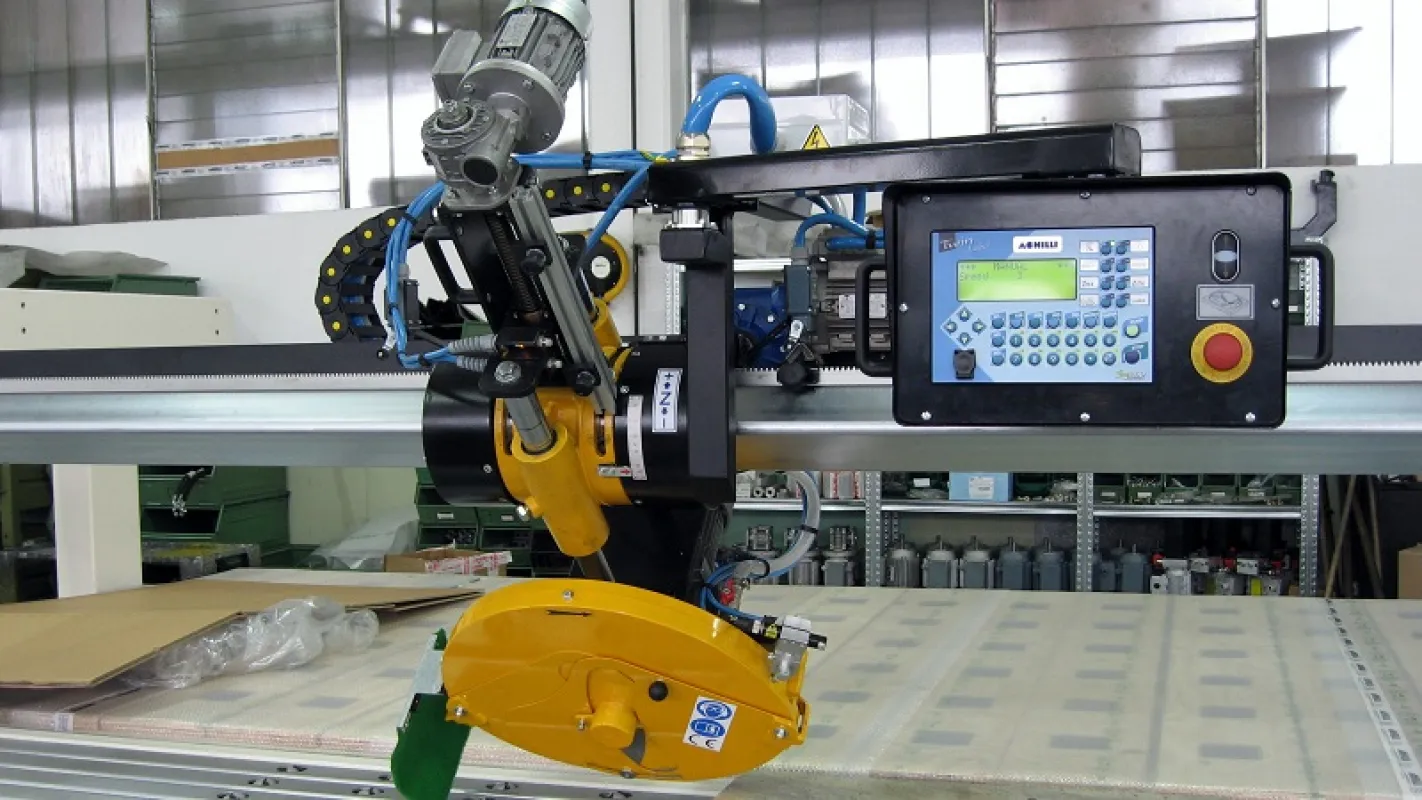

Sur la TFM, l'avance de la tête de scie et le réglage de la profondeur de coupe se commandent tous deux depuis le pupitre. L'opérateur ne touche plus de volant : il règle une vitesse d'avance et une hauteur de passe, puis surveille la pièce et l'arrosage.

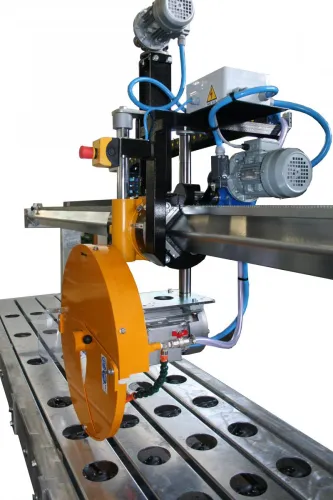

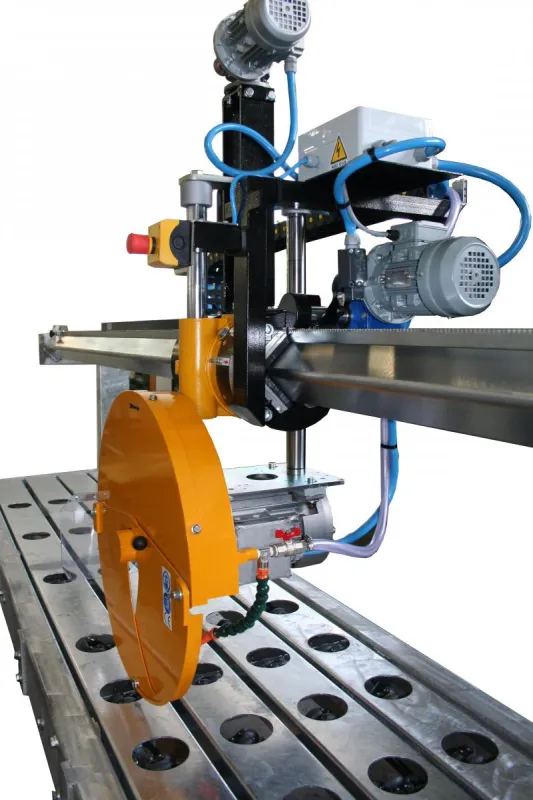

La tête de sciage s'incline de 90 à 45° et le déplacement sur l'axe Z est de 380 mm, ce qui laisse de la marge pour les pièces épaisses et pour le changement de disque.

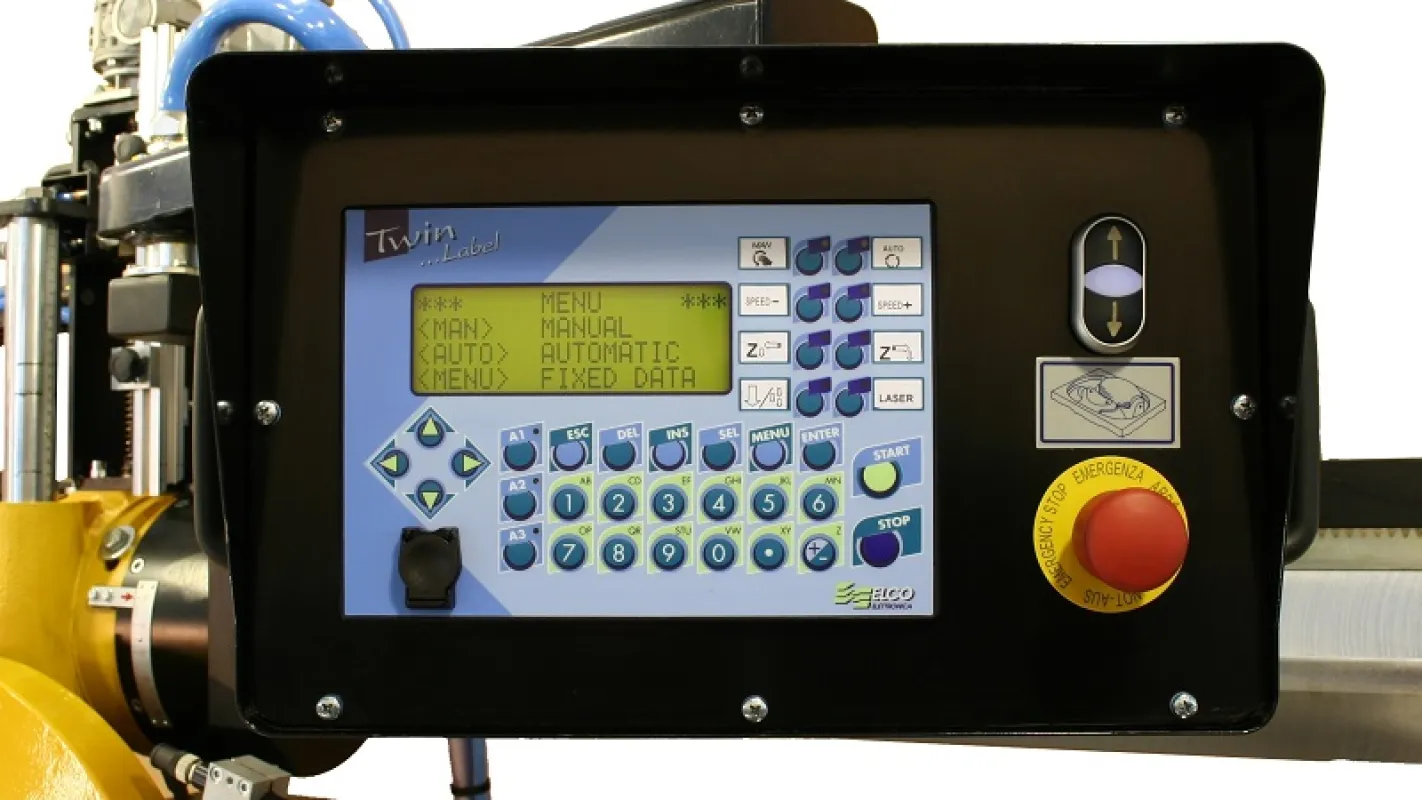

En option, un tableau de contrôle PLC permet la programmation des coupes : les séries répétitives se lancent au lieu de se mesurer.
Débiter le marbre, le granit et la pierre
Granit
Marbre
Pierre naturelleLa TFM est faite pour les dalles de marbre et de granit et la pierre naturelle, en coupe à eau. La table de travail mesure 3 695 x 900 mm : une dalle de format courant y repose entièrement, ce qui évite les reprises d'appui en cours de passe.
Une structure faite pour durer à l'eau
Le cadre est en acier, sablé puis peint en céramique — la galvanisation à chaud est disponible sur demande. La table de coupe est en acier galvanisé. Une machine qui scie à l'eau vit dans un brouillard de boue de sciage : le traitement de surface décide de son état à dix ans.
La poutre est surdimensionnée. Sur 3,1 mètres de passe, c'est elle qui tient la rectitude : la moindre flexion se lit sur le chant de la dalle.
Manutention des dalles et coupes parallèles

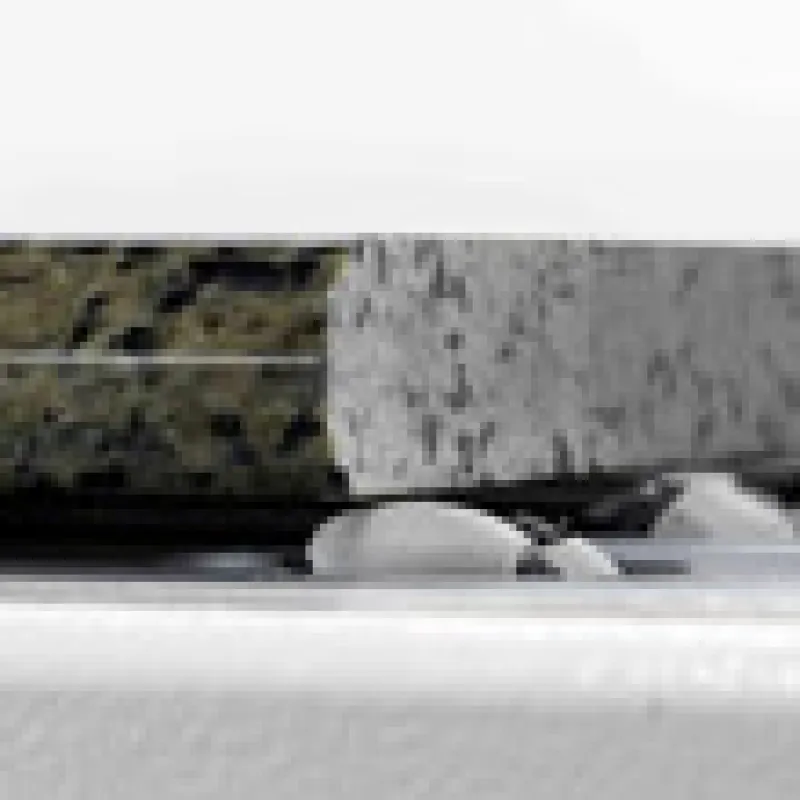

- billes directionnelles hydrauliques motorisées (en option) : les dalles se déplacent et se positionnent sans être soulevées ;
- bille multidirectionnelle incorporée au tablier (en option) ;
- six barres d'extension avec butées d'arrêt : l'appui de la pièce se prolonge au-delà de la table, et la butée fixe la cote ;

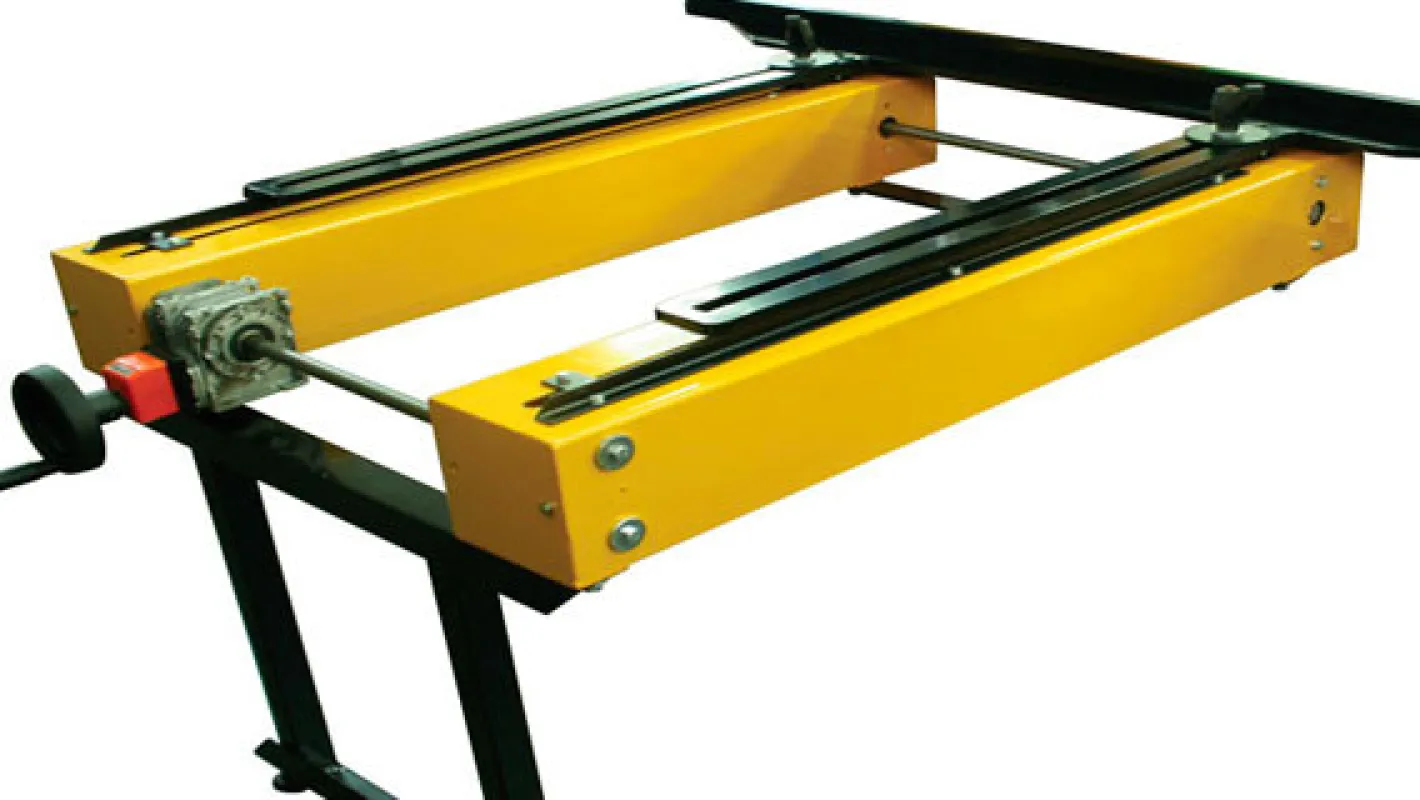

- support de coupes parallèles (en option) : le support se déplace parallèlement au trait de coupe par manivelle et vis sans fin, avec un indicateur digital de position — plus d'essais ni d'erreurs de mesure ;

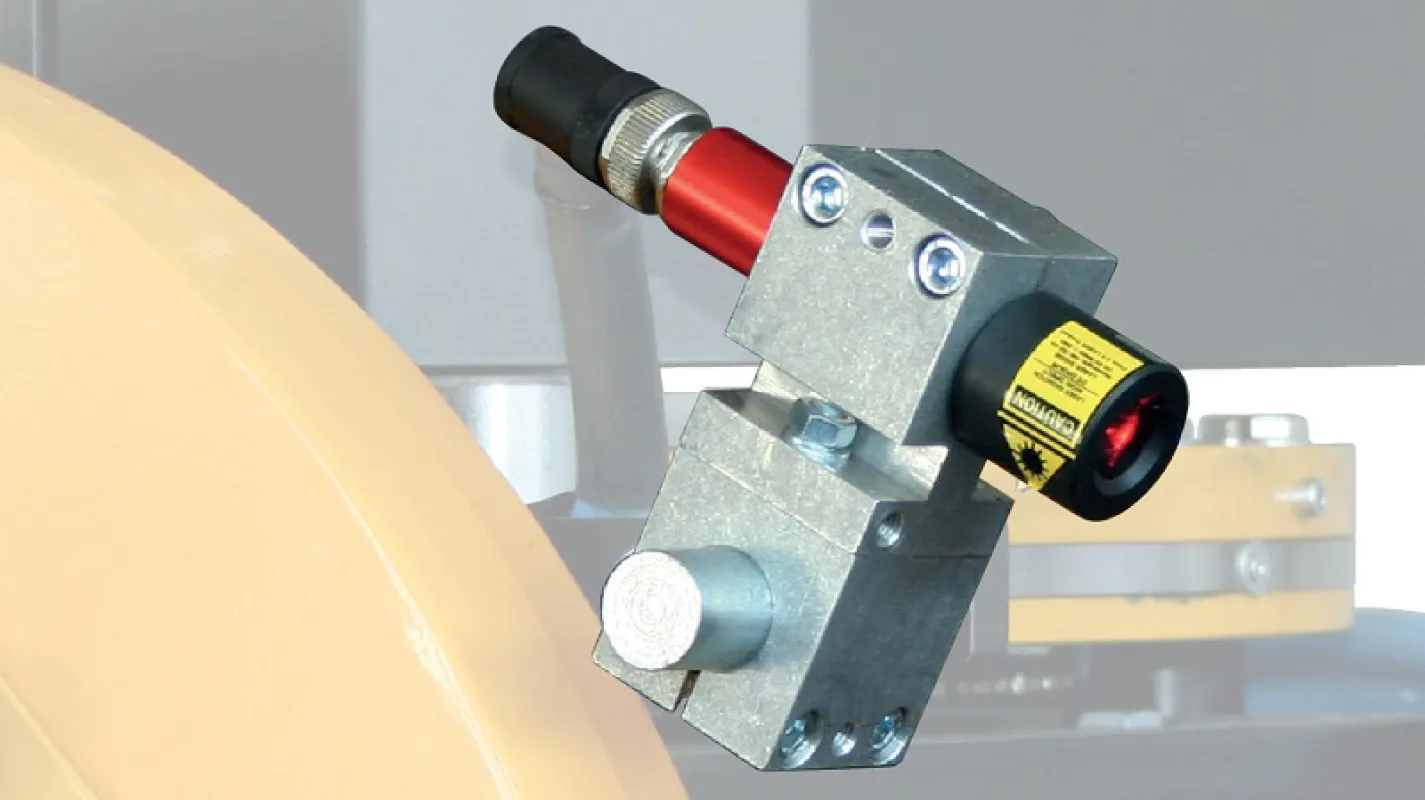

- laser de guidage (en option) : le trait de scie est simulé sur la pièce avant la descente du disque ;
- tableau de contrôle PLC (en option) pour la programmation des coupes.
Quelle débiteuse d'atelier choisir ?
| Modèle | Avance de la tête | Ø disque | Longueur de coupe | Moteur |
|---|---|---|---|---|
| AFR-C | Manuelle, par volant | 350 / 450 mm | 1 500 à 3 000 mm | 2,2 kW / 220 V |
| AFR-A | Motorisée, au pupitre | 350 / 450 mm | 1 000 à 3 000 mm | 2,2 kW / 220 V |
| TFR-A | Motorisée, vitesse réglable | 250 à 350 mm | 3 300 mm | 4 kW / 380 V |
| TFM | Motorisée, avance et descente au pupitre | 400 à 625 mm | 3 100 mm | 7,5 kW / 380 V |
La TFM prend la puissance et le diamètre. Si la longueur prime, la débiteuse TFR-A monte à 3 300 mm. Si c'est l'épaisseur, la débiteuse AFR-XL traverse 500 mm. Si c'est la coupe programmée en X, Y et Z, voyez la MBS-TS et la GLD-TS. La gamme complète est sur la page débiteuses d'atelier et scies sur table.
Quel disque diamant pour la débiteuse TFM ?
La TFM reçoit des disques de Ø 400 à 625 mm, alésage 50 mm, en coupe à eau. Le disque diamant GRANIT-10 couvre cette plage : il existe en Ø 400, 450, 500 et 600 mm pour scie sur table, formulé pour le granit. Toute la famille est sur la page disques diamant pour granit et marbre.
Confirmez l'alésage avec nous avant de commander : la machine est documentée en alésage 50 mm, et c'est ce point qui détermine la référence exacte du disque. Indiquez-nous le diamètre, l'alésage et le matériau dominant, nous validons la référence.
Prix sur demande : demandez votre devis débiteuse
La débiteuse TFM est vendue sur devis. C'est la règle sur une machine de ce format : la configuration change avec les options retenues — programmateur PLC, billes hydrauliques, support de coupes parallèles, laser, galvanisation à chaud — et avec les conditions de livraison et de mise en place.
Pour que le devis soit utile du premier coup, indiquez-nous : le format des dalles que vous débitez, le matériau dominant (marbre, granit, pierre), le diamètre de disque visé, la puissance disponible dans l'atelier et les options souhaitées. Nous répondons avec une proposition chiffrée et le disque diamant à prévoir.
