Ce que change une débiteuse XY par rapport à une débiteuse droite

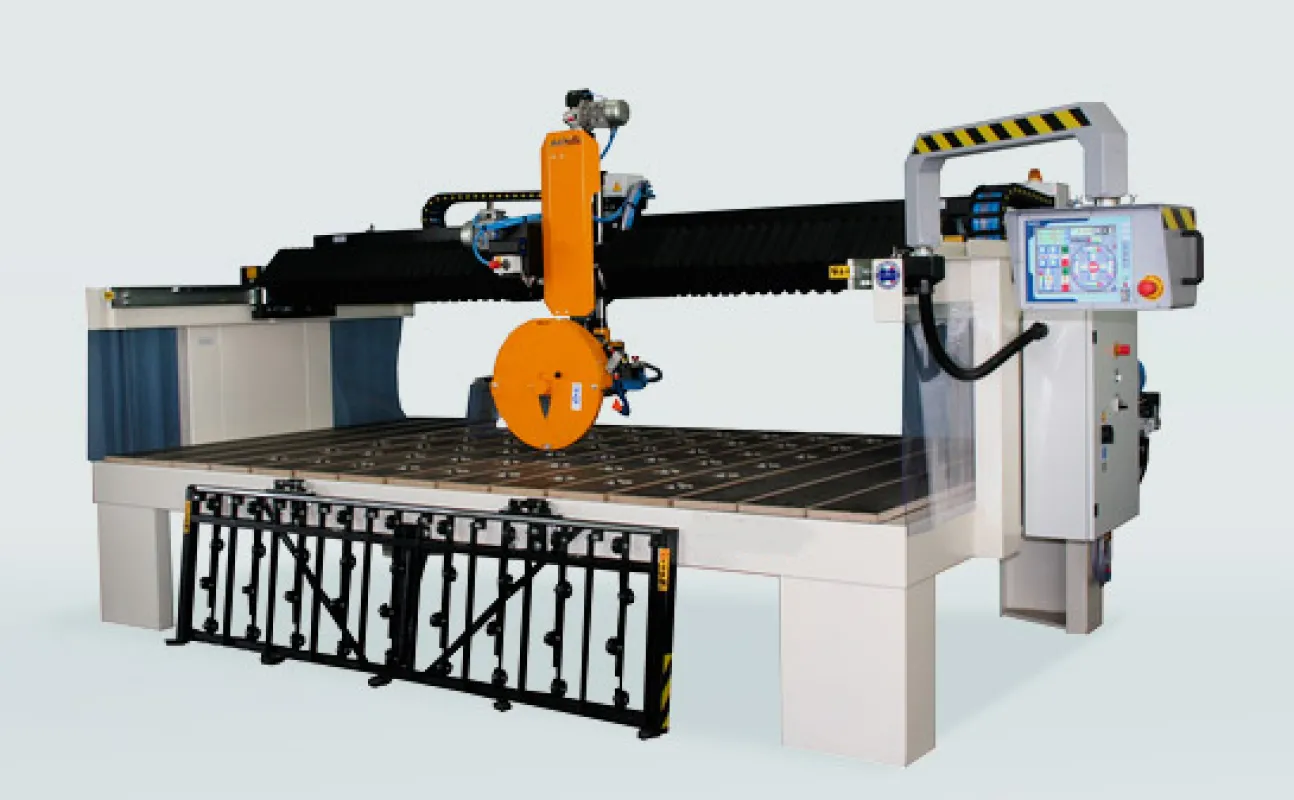

Sur une débiteuse droite, la tête de scie va et vient sur un seul axe : chaque nouvelle coupe demande de repositionner la pièce. Sur la MBS-TS, la tête se déplace en X, Y et Z, motorisée et à vitesse variable sur les trois axes. La dalle ne bouge plus : c'est la machine qui va chercher chaque trait.
Concrètement, un débit complet — plan de travail avec ses retours, série de bandes, découpe d'un plateau en plusieurs éléments — se programme au pupitre puis s'exécute. L'opérateur charge, lance, et récupère les pièces.
Pupitre CNC à écran couleur : la coupe se programme
Le pupitre de commande CNC à écran couleur sert à la programmation des coupes. La rotation de la tête, de 0 à 340°, permet de programmer des coupes en angle dans toutes les directions — droites, diagonales, retours.
En standard, cette rotation est manuelle, avec verrouillage hydraulique par bouton ; une rotation automatique de 0 à 340° est disponible en option. Le tableau technique de la machine documente par ailleurs les positions indexées 0 / 90 / 180 / 270°.
La tête de sciage s'incline manuellement de 90 à 45° pour les coupes d'onglet et les chanfreins.
Une mécanique dimensionnée pour la précision
- rail de guidage en acier avec pignons : c'est le pignon-crémaillère, et non un simple entraînement par courroie, qui tient la position sur trois mètres ;
- déplacement vertical de la tête sur tige filetée en acier chromé : la descente est répétable au dixième, ce qui compte quand la profondeur est programmée ;
- variation de vitesse sur les axes X, Y et Z ;
- cadre en acier sablé et peint en céramique, galvanisation à chaud sur demande.
La profondeur de coupe maximale est de 156 mm, pour une distance disque-table de 161 mm et un disque jusqu'à Ø 500 mm (alésage 50 mm).
Débiter le granit, le marbre et la pierre
Granit
Marbre
Pierre naturelleLa table de travail mesure 3 850 x 2 200 mm : elle reçoit une dalle de grand format entière, ce qui est la condition même du débit programmé — on ne programme pas un débit si la pièce doit être reprise en cours de route.
Chargement des dalles : le point que l'on sous-estime
Sur une machine de ce format, le chargement devient le facteur limitant. La MBS-TS répond sur trois plans :
- table de chargement motorisée à basculement hydraulique (en option), de 3 000 x 1 900 mm : la dalle arrive à la verticale et se couche sur la table ;
- version à table rotative de 0 à 90° également disponible ;
- billes directionnelles hydrauliques motorisées (en option) : la dalle se déplace et se positionne sans être soulevée.
Une télécommande filaire ou sans fil (en option) permet de commander le déplacement rapide de la tête quand l'opérateur travaille loin du pupitre — typiquement pendant le chargement.
Motorisation et alimentation
| Caractéristique | Standard | En option |
|---|---|---|
| Moteur | 7,5 kW (10 HP) | 11 kW (15 HP) |
| Vitesse de rotation | 1 400 tr/min à 50 Hz | 800 à 2 500 tr/min variable |
| Rotation de la tête | Manuelle, 0 à 340° | Automatique, 0 à 340° |
| Tension | 400 V - 50 Hz | - |
MBS-TS ou GLD-TS : quelle débiteuse XY ?
| Caractéristique | MBS-TS | GLD-TS |
|---|---|---|
| Course en X | 3 000 mm | 3 500 mm |
| Course en Y | 1 930 mm | 2 300 mm |
| Table de travail | 3 850 x 2 200 mm | 3 500 x 2 200 mm |
| Diamètre de disque max | 500 mm | 625 mm |
| Profondeur de coupe max | 156 mm | 218 mm |
| Rotation de la tête | 0 à 340° | 0 à 360°, automatique |
La débiteuse GLD-TS va plus loin sur tous les axes et monte des disques de Ø 625 mm pour 218 mm de profondeur. La MBS-TS reste le bon calibre pour un atelier qui passe au débit programmé sans avoir besoin de la plus grande capacité.
Si la coupe programmée n'est pas votre besoin, les débiteuses droites font le même travail en séquentiel : TFM (7,5 kW, disques Ø 400 à 625 mm), TFR-A (3 300 mm de coupe), AFR-A. La gamme complète est sur la page débiteuses d'atelier et scies sur table.
Quel disque diamant pour la débiteuse MBS-TS ?
Un disque jusqu'à Ø 500 mm, alésage 50 mm, en coupe à eau. Le disque diamant GRANIT-10 couvre cette plage : il existe en Ø 400, 450 et 500 mm pour scie sur table, formulé pour le granit. Toute la famille est sur la page disques diamant pour granit et marbre.
Confirmez l'alésage avec nous avant de commander : la machine est documentée en alésage 50 mm, et c'est ce point qui détermine la référence exacte du disque.
Prix sur demande : demandez votre devis
La débiteuse MBS-TS est vendue sur devis. Sur une machine programmée, la configuration compte autant que la machine : motorisation 7,5 ou 11 kW, rotation automatique de la tête, table de chargement basculante ou rotative, billes hydrauliques, télécommande, laser, vitesse variable.
Dites-nous le format de vos dalles, le matériau dominant, la surface disponible dans l'atelier et la puissance de votre installation : nous vous répondons avec une proposition chiffrée, la configuration détaillée et le disque diamant à prévoir.
