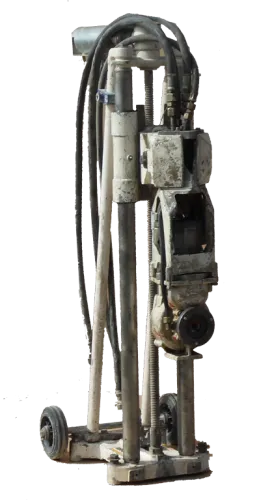

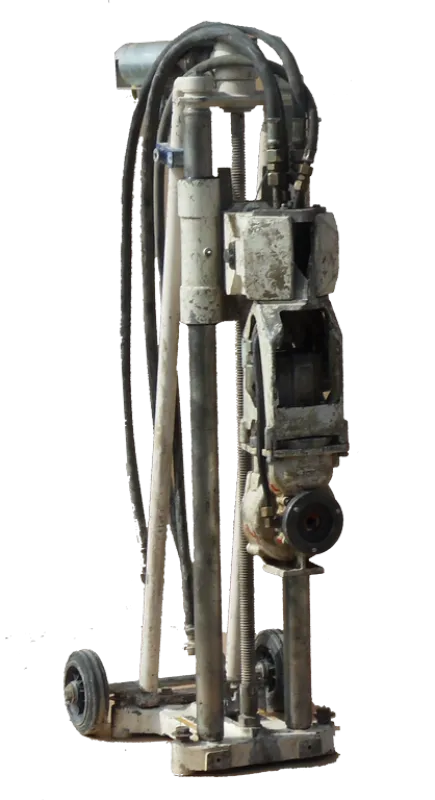

Ce que la plongée apporte face à une scie murale
Sur une scie murale, la profondeur atteinte dépend directement du diamètre du disque : pour descendre plus bas, il faut un disque plus grand, donc un carter plus grand et une machine plus puissante. La scie plongeante déplace le problème. Le disque reste dans un diamètre raisonnable — Ø 1200 mm au maximum — et c'est le bâti qui le fait descendre, passe après passe, dans le trait déjà ouvert.
Le bâti BBD2W de 1200 mm permet des largeurs de coupe jusqu'à 1200 mm sans aucun réglage : on couvre la largeur d'une trémie courante sans reprendre le montage entre deux passes.
Une motorisation hydraulique de 26 kW
La tête est entraînée par un moteur hydraulique alimenté par le groupe HAE26VO livré avec la machine : 26 kW et 300 bars de pression maximale. L'hydraulique concentre beaucoup de couple dans un encombrement réduit et supporte sans difficulté l'ambiance humide et poussiéreuse d'un sciage sous arrosage, ce qui reste le cas d'usage de cette machine.

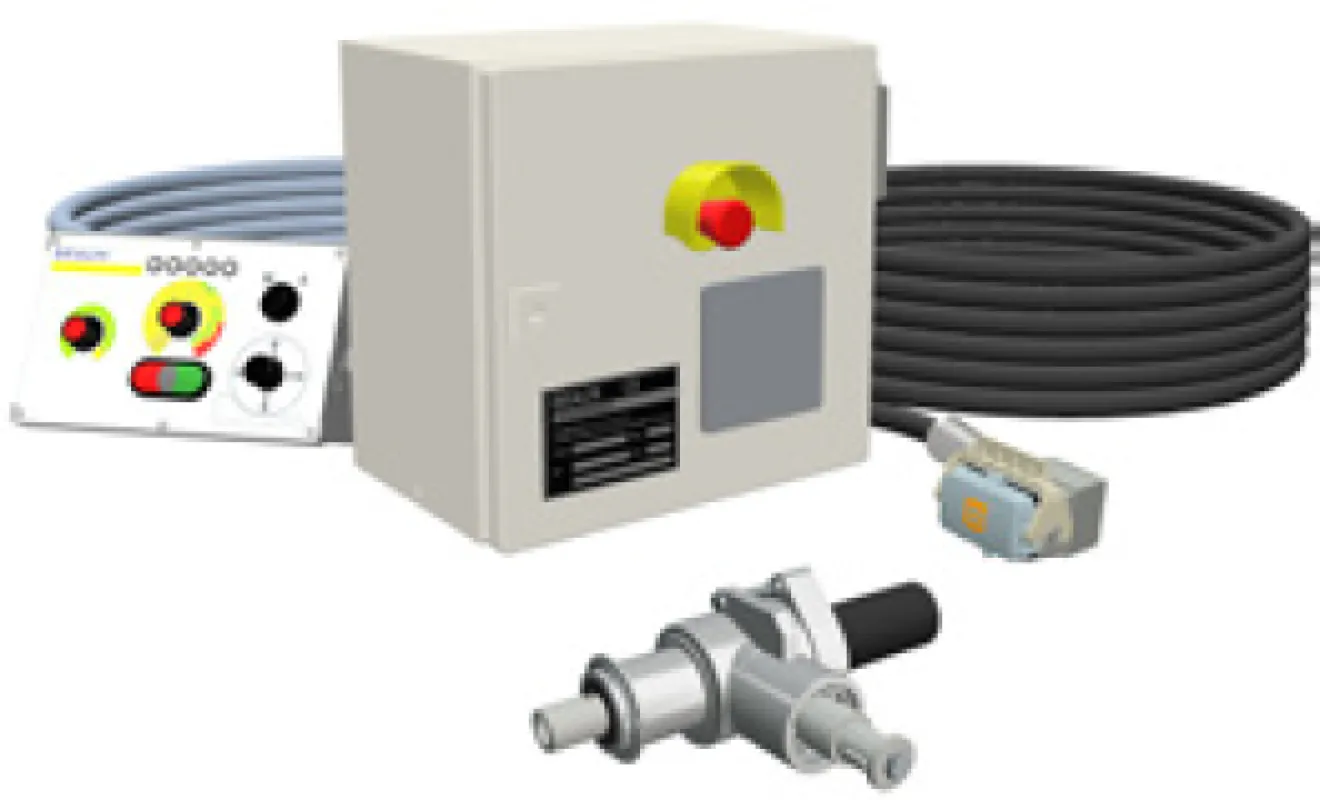

- descente motorisée commandée depuis le pupitre, à vitesse maîtrisée ;
- pilotage par télécommande : l'opérateur reste hors du plan de coupe ;
- carters de Ø 800, 1000 et 1200 mm selon le disque monté ;

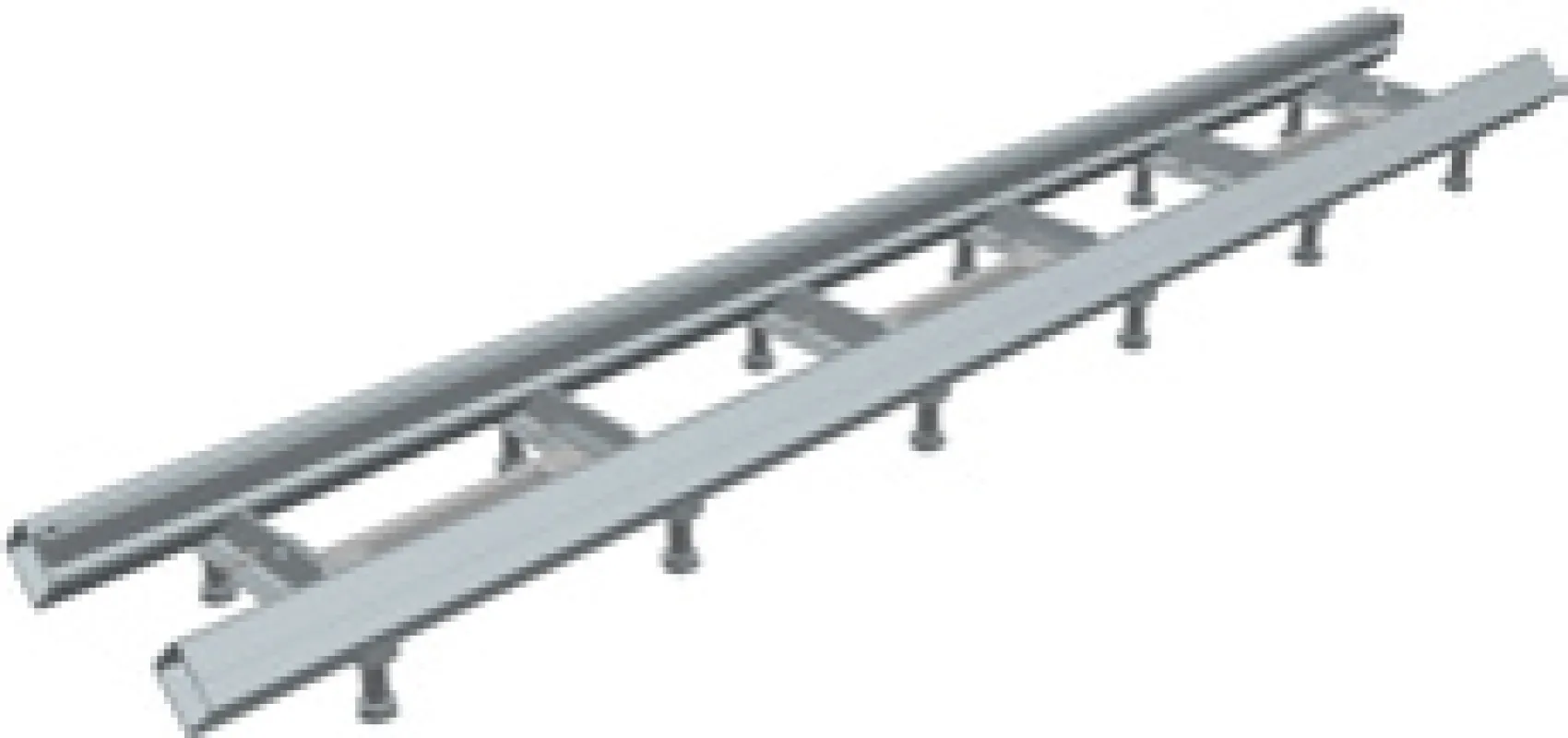

- rail de guidage proposé en accessoire, pour déplacer la machine le long d'une coupe longue.
Applications recommandées
Béton armé
Béton
Maçonnerie
Pierre- ouverture de trémies d'escalier et d'ascenseur en dalle béton armé ;
- découpes de grande profondeur que le diamètre d'un disque ne permet pas d'atteindre ;
- coupes à ras le long d'un ouvrage conservé, maintenues sur toute la descente ;
- tranchées et saignées profondes en infrastructure ;
- déconstruction sélective en site occupé, sans percussion ni vibration transmise à l'ouvrage.
Notre guide du sciage du béton armé détaille la méthode de coupe et ses limites ; le guide du sciage au disque diamant reprend les principes communs à toutes nos machines.
Quel disque diamant pour la scie plongeante ?
La machine accepte des disques jusqu'à Ø 1200 mm, montés sous un carter du diamètre correspondant. Nos disques de sciage mural couvrent exactement cette plage.
| Disque | Diamètres | Usage privilégié |
|---|---|---|
| SHARK 180 | Ø 600 à 1200 mm | Béton fortement armé |
| WGT Titane Turbo | Ø 600 à 1200 mm | Haut rendement |
| WS35 LASER | Ø 600 à 1000 mm | Béton armé courant |
Ces trois disques sont proposés en alésage 60 mm. Dans une coupe plongeante, où le disque travaille longtemps dans le même trait, c'est la tenue du segment au ferraillage qui fait la différence sur la durée de vie de l'outil.
Scie plongeante ou scie murale ?
Les deux familles se complètent : la scie murale sur rail ouvre vite un passage dans un voile ; la scie plongeante descend là où le diamètre d'un disque ne suffit plus.
| Machine | Motorisation | Disque maximum | Profondeur |
|---|---|---|---|
| Scie plongeante — cette fiche | Hydraulique 26 kW | Ø 1200 mm | Jusqu'à 10 m |
| BWS15 | Hydraulique 26 kW | Ø 1800 mm | 830 mm |
| BWS22S | Électrique HF 22 kW | Ø 2000 mm | 930 mm |
| BWS18S | Électrique HF 18 kW | Ø 1500 mm | 680 mm |
| WS76H | Électrique HF 11 kW | Ø 750 / 930 mm | 320 / 410 mm |
La scie plongeante partage sa motorisation hydraulique avec la scie murale BWS15. Pour un sciage mural courant sans centrale hydraulique, les modèles haute fréquence 380 V sont plus rapides à mettre en œuvre. Toute la gamme est réunie sur la page scies murales.
