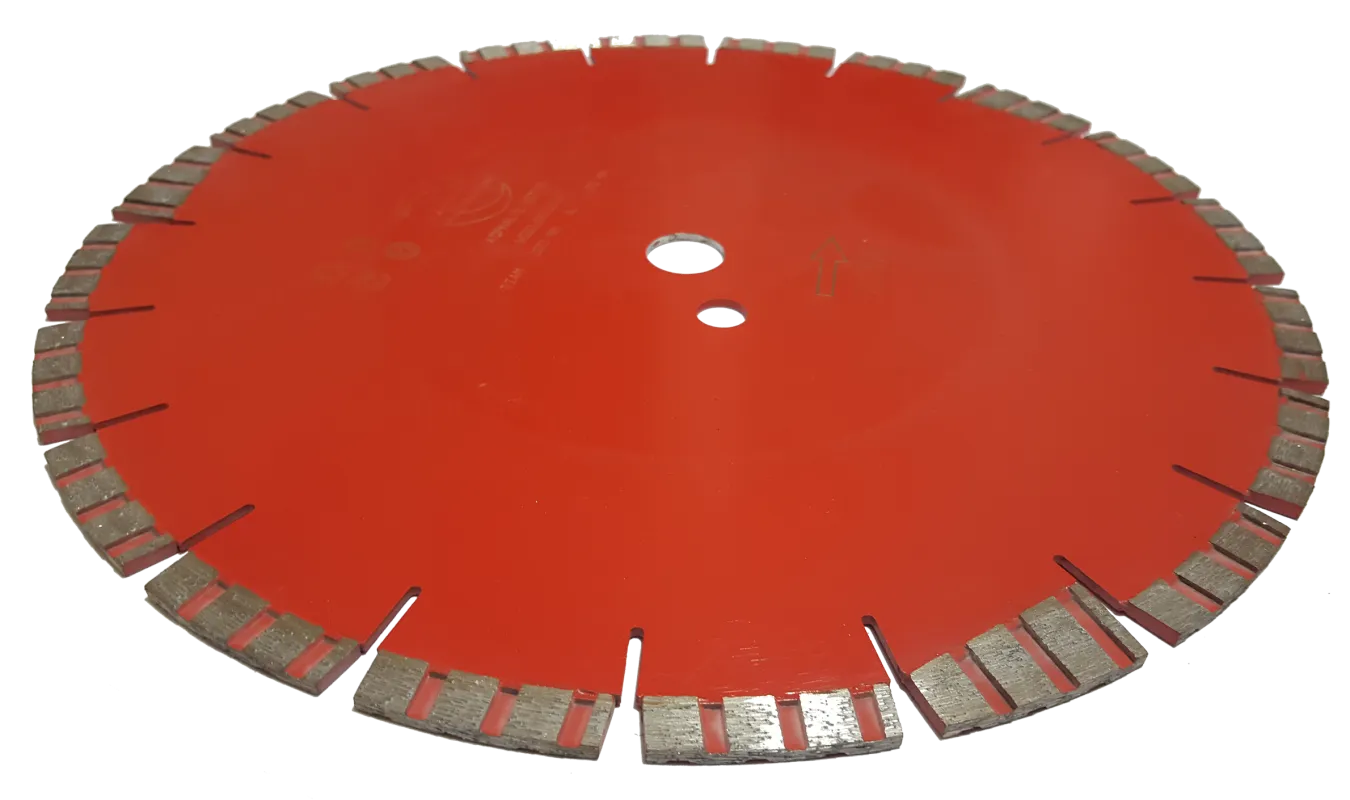

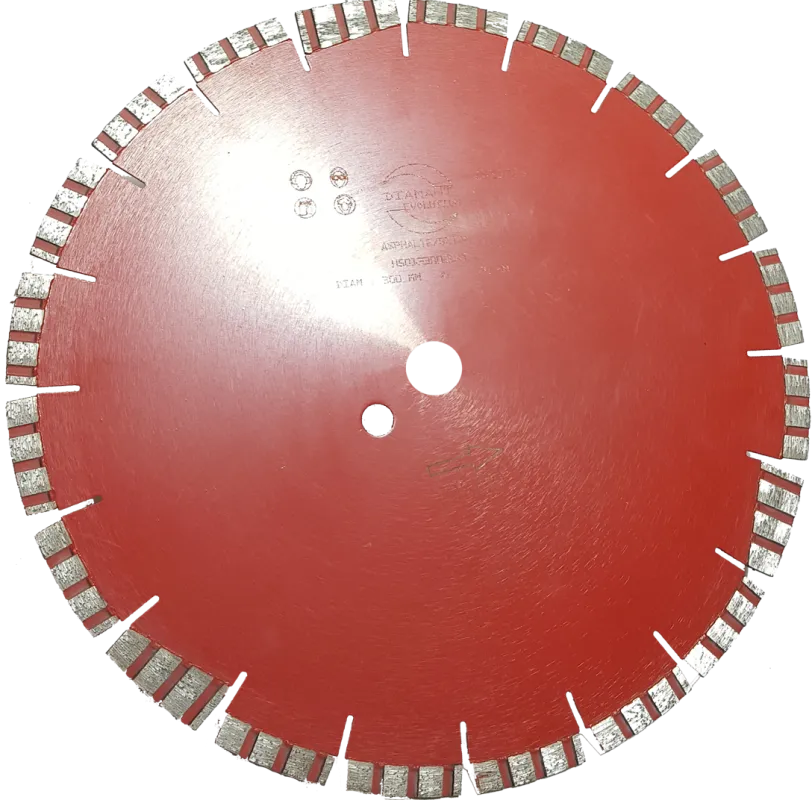

Disque diamant pour béton arme / asphalte H5013

Le choix du disque diamant dépend principalement du matériau à couper et de la machine utilisée.

• Carrelage & faïence : segment continu (jante pleine) pour une coupe sans ébréchage. Ex : HFK-204, SUPERCUT.
• Grès cérame 20 mm : segment fin spécial grandes épaisseurs. Ex : TW20, STCERAM.
• Béton armé : segment laser haute concentration. Ex : H2007, H-10510, PERFORMER.
• Asphalte / enrobé : segment de renfort pour matériaux abrasifs. Ex : H1082, CD20010, ABE70.
• Mixte béton + asphalte : segment polyvalent. Ex : H5013, H5012, H301.
• Acier / fonte ductile : disque spécial métal. Ex : STEEL-CUT.
• PVC / bois / verre : disque multimatériaux. Ex : RESCUE, CD0305.

Utilisez les filtres Machine et Matériau de cette page pour trouver votre disque en quelques clics.

Les deux modes de coupe sont possibles avec la plupart des disques diamant, mais chacun a ses avantages.

• Coupe à sec : pratique, rapide à mettre en œuvre. Génère davantage de poussières et de chaleur. Travailler par à-coups pour refroidir le disque. Recommandée pour les petits travaux ponctuels.
• Coupe à eau : refroidissement constant, durée de vie du disque augmentée, moins de poussières. Indispensable pour le carrelage épais, le béton armé intensif et les scies de sol ou murales.

Règle générale : pour des travaux répétitifs et professionnels, la coupe à eau est toujours préférable. Certains disques (ex : STCERAM, WGSTCERAM) sont conçus pour la coupe à eau uniquement.

Le diamètre du disque détermine la profondeur de coupe maximale. La profondeur utile est approximativement égale au rayon du disque moins la flasque machine.

• Ø 115–125 mm : meuleuse compact, profondeur ≈ 20–30 mm.
• Ø 180–230 mm : meuleuse large ou découpeuse, profondeur ≈ 60–90 mm.
• Ø 300–400 mm : scie sur table ou découpeuse, profondeur ≈ 120–160 mm.
• Ø 500–1 000 mm : scie de sol, profondeur ≈ 200–450 mm selon la flasque.
• Ø 600–1 200 mm : scie murale, profondeur ≈ 230–550 mm.

Vérifiez également que le diamètre est compatible avec le carter de protection de votre machine.

L'alésage est le diamètre du trou central du disque. Il doit correspondre exactement à l'axe de votre machine (ou être adapté via une bague de réduction).

• 22,23 mm : standard meuleuse et découpeuse (le plus courant).
• 25,4 mm : scie sur table et scie de sol.
• 20 mm : certaines scies sur table professionnelles.
• Alésages spéciaux : 30, 35, 40 mm sur scies murales et scies de sol haut de gamme.

Si votre alésage est supérieur au standard, utilisez une bague de réduction. Ne montez jamais un disque dont l'alésage est inférieur à l'axe machine : forcer l'emmanchement est dangereux.

Un disque diamant bien utilisé peut durer très longtemps. Voici les bonnes pratiques :

• Vitesse adaptée : respectez la vitesse maximale indiquée (Vmax) et ne dépassez jamais les tours par minute recommandés.
• Pression constante : laissez le disque couper par lui-même, sans forcer. Une pression excessive émoussé les diamants prématurément.
• Refroidissement : à sec, faites des pauses régulières. À eau, maintenez un débit constant de 1 à 3 L/min.
• Matériau adapté : utiliser un disque pour béton sur de l'asphalte abrasif le détruira rapidement. Chaque formulation est optimisée pour des matériaux précis.
• Avivage : si le disque coupe mal (glaçage), passez-le quelques instants sur une pierre à aviver pour réexposer les diamants.

Le glaçage se produit lorsque les diamants s'émoussent sans que la matrice métallique du segment ne s'use pour en libérer de nouveaux. Le disque tourne mais ne coupe plus.

Causes principales :

• Matériau trop dur par rapport à la formulation du disque (liant trop dur).
• Vitesse de rotation trop élevée, générant une chaleur excessive.
• Pression d'avance insuffisante (disque qui « glisse »).

Solution : passez le disque 3 à 5 secondes sur une pierre à aviver (matériau abrasif tendre comme la brique silico-calcaire ou une meule de rectification). Cela use légèrement la matrice et réexpose les grains de diamant frais.

Le déjointoiement (ou jointoyage) consiste à creuser ou élargir des joints dans le béton, le dallage ou l'asphalte pour les refaire ou y injecter un produit d'étanchéité.

Les disques à déjointoyer ont un segment plus large que le standard (6 à 14 mm) pour former une saignée nette.

• Segment droit pour béton : HRF (Ø 115–180 mm, épaisseur 6,4–10 mm) ou HRF-BT (Ø 350 mm, épaisseur 8–12 mm).
• Segment droit pour asphalte : HRA (Ø 115–180 mm) ou HRF-AS (Ø 350 mm, épaisseur 8–14 mm).
• Segment en V pour béton : HVBT (Ø 125 et 180 mm) — crée un joint en V propre pour rejointoiement.
• Segment en V pour asphalte : HVAB (Ø 125 et 180 mm).

Contrairement aux matériaux minéraux, la fonte ductile et l'acier nécessitent un disque diamant à formulation métal spécifique.

• STEEL-CUT : disponible en Ø 230 à 1 000 mm — conçu pour la fonte ductile (tuyaux d'adduction d'eau potable), l'acier, les canalisations. Coupe à sec ou à eau.

Attention : ne jamais utiliser un disque standard pour béton ou carrelage sur de l'acier. Le métal sature immédiatement les diamants et détruit le segment en quelques secondes.

Pour les découpes d'urgence de structures mixtes (béton + ferraille), certains disques comme le H5012 offrent une résistance accrue à la ferraille, mais le STEEL-CUT reste la référence pour la découpe métallique pure.

Oui, il existe des disques diamant spécifiques pour les matériaux non-minéraux comme le PVC, le bois et le verre.

• RESCUE : disque multimatériaux pour coupe de PVC, verre, bois, aluminium et acier léger — idéal pour les équipes d'intervention rapide ou les chantiers variés.
• CD0305 : pour la coupe de bois et PVC — segment adapté aux fibres et polymères.

Ces disques ne sont pas adaptés aux matériaux très durs (béton, pierre). Utilisez-les exclusivement sur les matériaux indiqués pour éviter d'endommager le segment.

Un disque déporté est un disque dont le segment diamant est décalé latéralement par rapport au corps du disque. Il permet de couper à ras d'un mur ou d'un obstacle sans que le corps de la meuleuse ne gêne.

• H2007-déporté : pour béton armé et granit — coupe ras de mur, haut rendement.
• CD2605-M14 : pour pierre, béton armé et granit tendre — montage M14 direct sur meuleuse.
• SANKYO déporté : pour pierre et béton — coupe à ras.
• ES45-M14 : pour grès cérame — disque déporté spécial coupe d'onglet à 45°.

Ces disques sont indispensables pour les travaux de rénovation en espace contraint (habillage, plinthes, seuils).

La vitesse maximale de surface (Vmax) d'un disque diamant est exprimée en m/s et dépend du diamètre et de la vitesse de rotation (tr/min). La règle de base : ne jamais dépasser le Vmax indiqué sur le disque.

• Meuleuse Ø 125 mm : ≈ 11 000 tr/min → Vmax ≈ 72 m/s. Vérifiez que le disque supporte ≥ 80 m/s.
• Découpeuse Ø 300 mm : ≈ 4 000–5 000 tr/min → Vmax ≈ 60–80 m/s.
• Scie de sol Ø 600 mm : ≈ 1 200–1 500 tr/min → Vmax ≈ 35–45 m/s.
• Scie murale Ø 800 mm : ≈ 900–1 200 tr/min → Vmax ≈ 35–50 m/s.

Un disque utilisé à une vitesse excessive risque l'éclatement — danger grave pour l'opérateur. Portez toujours visière de protection, gants et protège-oreilles.

L'anneau diamant (Ring) est un disque de forme annulaire conçu spécifiquement pour les scies Husqvarna K970 Ring et K3600 Ring. Au lieu d'être monté sur un axe central, il s'insère dans un dispositif d'entraînement par courroie périphérique.

Avantage principal : une profondeur de coupe bien supérieure à un disque standard de même diamètre extérieur.

• RING : qualité pro pour béton armé, K970 Ring et K3600.
• RING-3D : segment 3D haut rendement pour béton fortement armé.

La découpe diamant génère des projections, des poussières (silice cristalline) et des niveaux sonores élevés. Les équipements de protection individuels sont obligatoires.

• Visière ou lunettes de protection : contre les projections d'éclats et de poussières.
• Casque anti-bruit : niveau sonore dépassant souvent 100 dB(A) sur découpeuse ou scie de sol.
• Masque anti-poussières FFP2 ou FFP3 : la silice cristalline est un cancérogène avéré (classé par l'IARC). Toujours porter un masque, même en extérieur.
• Gants anti-vibrations : pour les travaux prolongés sur meuleuse ou découpeuse.
• Chaussures de sécurité : contre les chutes de pièces coupées.

En coupe à sec, un système d'aspiration à la source est fortement recommandé pour limiter la dispersion des poussières de silice.
